I. Информация о продукте

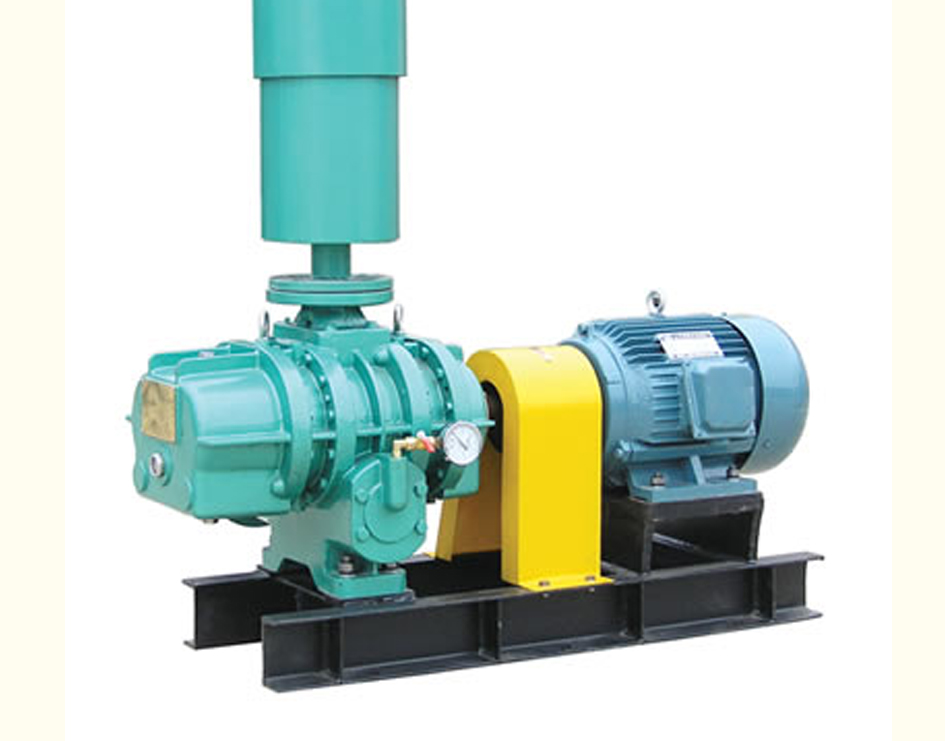

Новое поколение воздуходувок с низким потреблением энергии и уровнем шума, использующее наиболее современные технологии с трёхлопастным ротором. Конструкция включает ротор, двигатель, фильтр, глушители на входе и выходе, эластичную соединительную муфту, предохранительный клапан, обратный клапан, манометр. Может комплектоваться интерфейсом сигналов PLC, интеллектуальным контроллером, шумозащитным экраном. Конструкция воздуходувок компактна, имеет большой, набор функций, эксплуатация и ремонт стали проще. Серия воздуходувок NSR с тремя лопастями и низким уровнем шума выполнены по передовым технологиям, использует лопасти циклоидного типа, оптимизированную внутреннюю структуру потока и изготовлена по технологии высокоточного производства, поэтому эти воздуходувки могут стабильно работать при высоком давлении. Существует возможность изготовления воздуходувок с широким диапазоном выбора уплотнений, что увеличивает их спектр применения. Это предпочтительная продукция для использования в диапазоне давлений 9.8~98kPa.
II. Эксплуатационные параметры
Расход: в таблице с характеристиками – расход Qs указан на для стандартного состояния всасываемого воздуха (абсолютное давление 101.325kPa, температура 20℃, относительная влажность 50%). При подаче других сред или нестандартном состоянии воздуха на всасе производится пересчет расхода.
Пересчет расхода: когда расход подаваемого воздуха представлен в нормальных условиях (температура 0℃,абсолютное давление 101.325kPа) выражается в Qn, сначала необходимо пересчитать расход для Qs - стандартное состояния всасывания воздуха - затем, использовать таблицу с характеристиками (обычно, влажность не принимают во внимание).
Когда температура ts существенно отклоняется от 20℃, или вес всасываемых молекул газа M существенно отклоняется от веса молекул воздуха - 29, реальный расход подаваемого воздуха Qs рассчитывается следующим способом: Qb=(Qth-Qsa)×[(273+ts)/(273+20)×29/M]1/2
Qs=Qth-Qb
В уравнении: Qb – внутренние потери расхода при температуре всасываемого воздуха ts℃, и весе молекул M (m3/min);
Qth - теоретический расход потока м3/мин; (расход воздуха в соответствии с требуемым давлением - предварительно осуществляется в соответствии с таблицами).
Qsa – реальный расход потока м3/мин при нормальных условиях всасывания (предварительно выбирают по таблице с характеристиками).
