I. Информация о продукте
Илосос одинарного всасывания с центральным приводом используют на предприятиях очистки городских стоков и в круглых отстойниках с большим диаметром на предприятиях по очистке промышленных стоков, особенно, во вторичных отстойниках; при сбросе ила, осевшего на дно отстойника и перебрасывании пены на поверхности отстойника. Данная серия илососов применяется во вторичных отстойниках с подачей и сбросом воды по периметру, а так же, в отстойниках с центральной подачей воды и сбросом воды по периметру.
II. Конструкция и принципы работы

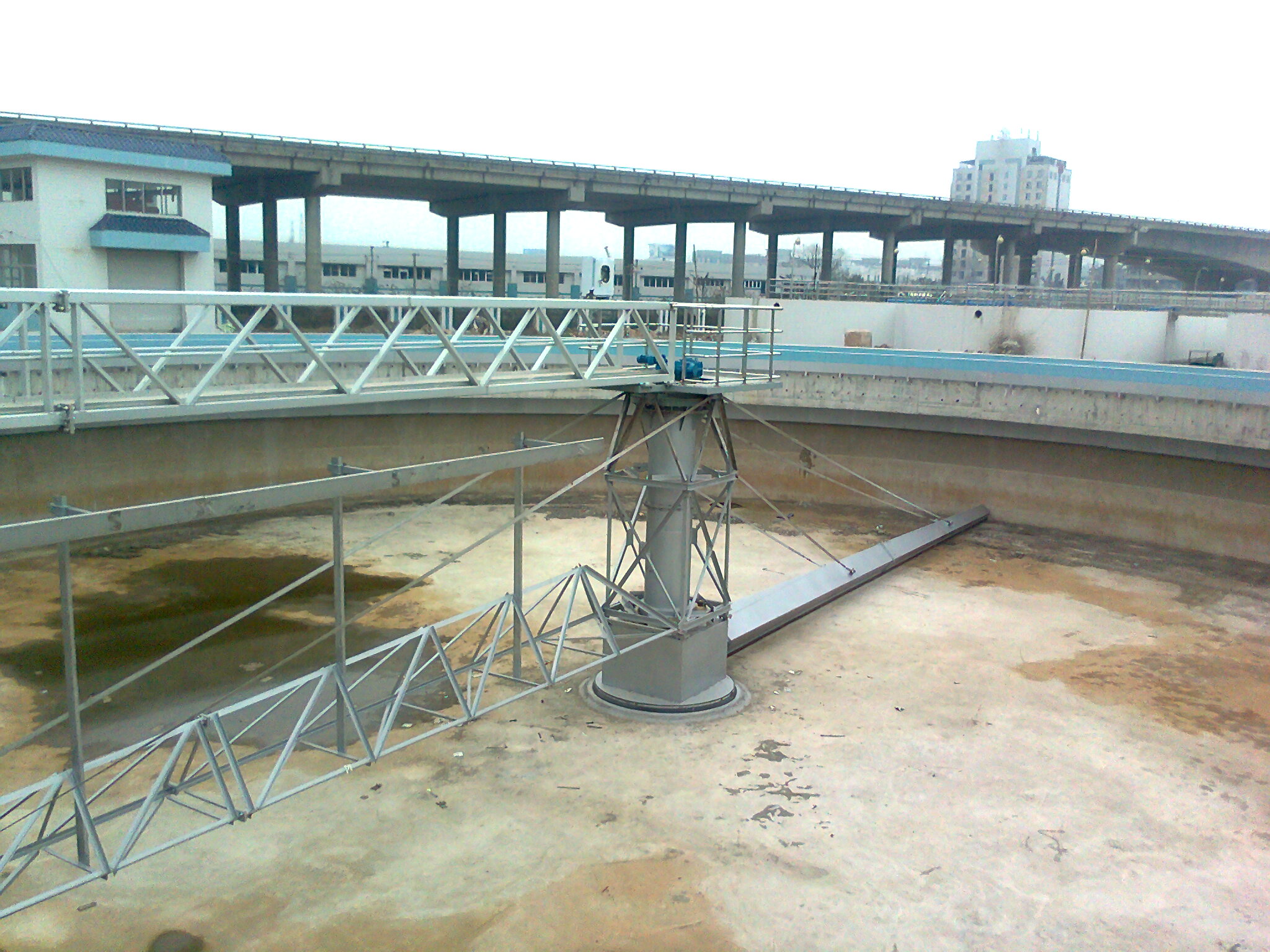

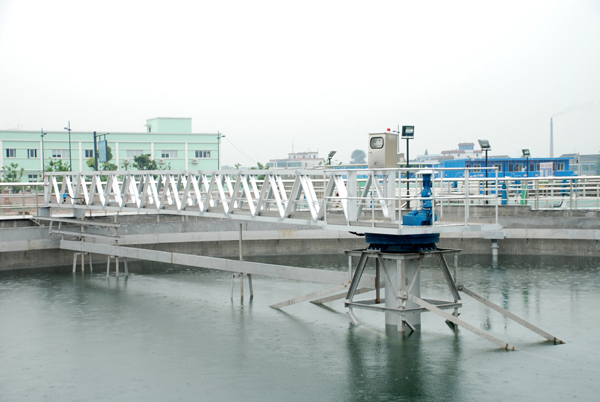

Илосос одинарного всасывания с центральным приводом модели ZXD состоит из: рабочего моста, пластины перебрасывания пены, рычага скребка, центрального бака для сбора грязи, приводной установки, центрального вала, горизонтального подвеса осевого вращения, трубы всасывания, перегородки для задержки пены и плавающих загрязнений, переливного порога, водоудерживающая подсеточная доска, противовеса и других элементов.
В данном оборудовании использован центральный привод, вертикальная рама, грязная вода попадает в слот по периметру, вода попадает в резервуар проходя через отверстия, равномерно расположенные внизу слота, под действием влагоудерживающей подсеточной доски, вода течет к центру со дна резервуара. Под действием собственного веса, грязь оседает на дне резервуара, таким образом, происходит отделения грязной воды. Привод запускает осевое вращение горизонтальной балки, а так же, рычаг скребка и высасывающую трубку. Под действием гидростатического давления, ил равномерно попадает во всасывающую трубу через всасывающее отверстие, затем, выбрасывается наружу через телескопичсекий клапан в центре продувочной камеры. Количество сбрасываемого ила можно регулировать подъемом и опусканием телескопического клапана. Пена на поверхности воды перебрасывается за пределы резервуара с помощью перебрасывающего устройства. Грабли для соскребания осадка наполняют ковш для сбрасывания осадка, который выбрасывает ил за пределы резервуара.
III.Технические параметры
Параметры/модель
ZXD-25
ZXD-30
ZXD-35
ZXD-40
ZXD-45
ZXD-50
Диаметр резервуара (м)
25
30
35
40
45
50
Глубина периметра H (м)
40-5.5 в соответствии с требованиями клиента
Глубина воды по периметру Hl(м)
3.0-5.0 в соответствии с требованиями клиента
Линейная скорость на внешнем крае V(м/мин)
2.0-3.0
Мощность N(kw)
0.55
0.56
0.76
1.1
1.1
1.1
Вертикальная нагрузка на платформу центральной колоны (kn)
65
7O
90
98
120
155
Нагрузка сечения рабочего моста (kn)
6.5
7.2
9.5
10
13.5
17
Максимальный крутящий момент во время работы Mmax(N.m)
140
168
268
448
505
560
IV. Особенности продукции
1.В илососе одинарного всасывания с центральным приводом модели ZXD использована конструкция с перекрестным сечением. Всасывающее отверстие конусовидной всасывающей трубы имеет особую конструкцию, расстояние между отверстиями изменяется, по направлению изнутри наружу, из меньшего в большее. Таким образом, способность каждого всасывающего отверстия к отводу грязи и его гнагрузка соответствуют количеству грязи, осевшей на дне лентообразного бассейна, что в итоге обеспечило быструю скорость всасывания, высокую концентрацию сбрасываемой грязи;
2. Минимальные возмущения ила, обратное перетекание свежего ила, не происходит загнивание, отличное качество воды на выходе;
3. В приводе использована комбинация редуктора с коническими шестернями и червячного редуктора, что обеспечивает выходной крутящий момент и скорость вращения, высокая эффективность передачи, в редукторе имеются средства защиты от чрезмерной силы крутящего момента, безопасен и надежен в работе.
