I. Информация о продукте
Илоскреб с периферийным приводом модели ZBG широко применяется для соскребания, сбора и удаления ила в отстойниках городских сооружений очистки сточных вод и водоподготовки. В зависимости от конструкции, разделяют одинарные илоскребы с периферийным приводом и двойные илоскребы с периферийным приводом.
II. Вид конструкции

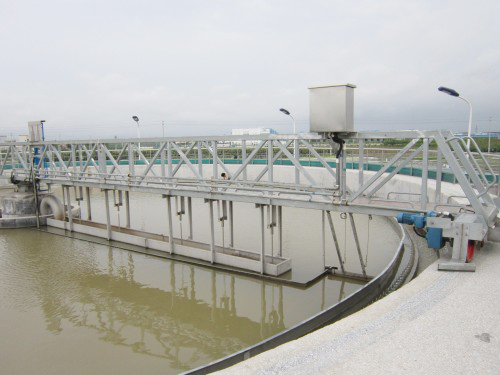

Илоскреб с периферийным приводом модели ZBG состоит из центрального распределительного устройства, токоприемного устройства, центральной опоры, рабочего моста (главной балки), конструкции скребка, конструкции для удаления ила и всплывающих веществ, привода, ходового механизма, электрического шкафа.
Центральная опора состоит из стационарной опоры, осевого подшипника и рамы. Одновременно может выдерживать осевое усилие, радиальное усилие и момент крена. Токоприемное устройство – токоприемник с контактным кольцом, состоит из коллекторного кольца и электрощетки. Скребок для очистки пены, грабли для очистки пены, приёмное устройство для пены формируют конструкцию для удаления плавающих веществ, они эффективно очищают поверхность отстойника. Рабочий мост – большая деталь, соединяющая центральную опору и подвижную концевую балку, сверху на нем расположены переходной мостик и перила, снизу, к нижней части стальной балки крепится конструкция скребка, конструкция для удаления плавающих веществ. Под действием привода ходового механизма выполняется работа по сгребанию ила и удалению плавающих веществ.
Неочищенная вода поступает снизу в центральную опору и вытекает из ее верхней части. Центральное распределительное устрйство формирует радиальный поток направленный к периметру отстойника. Вместе со снижением скорости радиального потока, взвешенные вещества отделяются от неочищенной воды и оседают на дно резервуара. Центральная опора – центр рабочего моста. Мост приводится в движение приводом расположенным на его краю над стенкой отстойника. Мост приводит в движение ферму скребка, который собирает осадок в приямке для ила, расположенном в центре резервуара. Осадок удаляется под действие гидростатического давления или насосом. выбрасывается наружу с помощью давления воды и насоса. Пена в верхней части синхронно собирается пластиной для сбора пены в приемное устройство и удаляется наружу.
Ⅲ. Особенности продукта
1. Оптимизированная конструкция привода с высокой эффективностью и эстетичным внешним видом. В соответствии с требованиями пользователя, комплектуется импортным редуктором или шестеренчатым редуктором собственного производства с высокой надежностью.
2.Высокая производительность оборудования, отличные результаты удаления ила.
3. Компактная конструкция оборудования, занимает мало места, удобно использовать и обслуживать.
4. Оборудование работает стабильно, сгребание ила и пены происходит одновременно, снижается потребление энергии.
Ⅳ. Технические параметры
Модель
Диаметр резервуара
D(m)
Глубина резервуара
H(m)
Линейная скорость по периметру
(ml/min)
Приводная мощность
(kw)
ZBG-20
20
3.5
1.36
1.1
ZBG-25
25
3.5
1.70
1.5
ZBG-30
30
4.0
2.04
2.2
ZBG-38
38
4.0
2.58
1.1X2
ZBG-45
45
4.5
3.05
1.5X2
ZBG-50
50
4.5
3.38
2.2X2
