I. Информация о продукте
Илоскреб с центральным приводом CG с рамой вертикального типа используют в больших отстойниках радиального типа с центральной подачей воды, сборным лотком по периметру, выводом ила из центрального приямка. В основном, применяется для вторичных отстойников на предприятиях по очистке городских сточных вод.
II. Конструкция и принцип работы

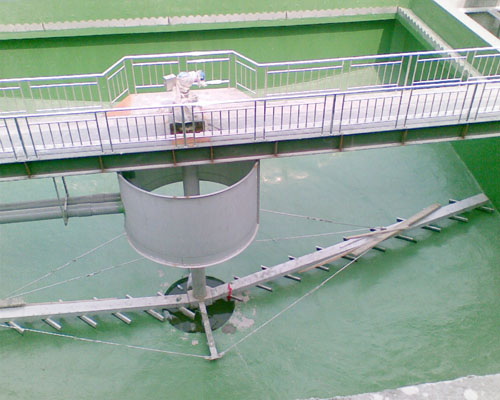

Илоскреб с центральным приводом CG с рамой вертикального типа состоит из рабочего моста, центрального привода, горизонтального подвеса осевого вращения, рычага скребка, промежуточного вала, центральной оси, отражателя направления потока, конструкции для удаления осадка и других деталей.
В данном устройстве используется центральный привод, рама вертикального типа. После того, как вода из впускной трубы попадает в отражатель направления потока и растекается, она равномерно распределяется по окружности, взвешенные вещества оседают на дно резервуара, центральный привод запускает вращение горизонтальной балки, а так же, запускает вращение рычага скребка и скребущей пластины. После того, как ил по периметру резервуара собирается в приямке для ила, расположенном в центре, он удаляется наружу по дренажным трубам за счет гидростатического давления. Плавающие загрязнения на поверхности воды собираются по периметру, грабельный скребок направляет всплывшие загрязнения в ковш, собранные всплывающие вещества удаляется наружу. Надосадочная жидкость переливается через порог для слива воды, попадает в водяной желоб и сливается.
Электрическое управление: в соответствии с требованиями клиента, можно задать время запуска, остановки и работы, можно укомплектовать разъемом PLC.
III.Технические параметры
Модель
Диаметр резервуара
D(m)
Глубина резервуара
H(m)
Линейная скорость по периметру
Мощность
(kw)
CG20
20
3.5-4.5m
1.5-3.0 (m/min)
0.37
CG25
25
3.5-4.5m
1.5-3.0 (m/min)
0.55
CG30
30
3.5-4.5m
1.5-3.0 (m/min)
0.55
CG35
35
3.5-4.5m
1.5-3.0 (m/min)
0.75
CG40
40
3.5-4.5m
1.5-3.0 (m/min)
1.1
CG45
45
3.5-4.5m
1.5-3.0 (m/min)
1.1
CG50
50
3.5-4.5m
1.5-3.0 (m/min)
1.1
