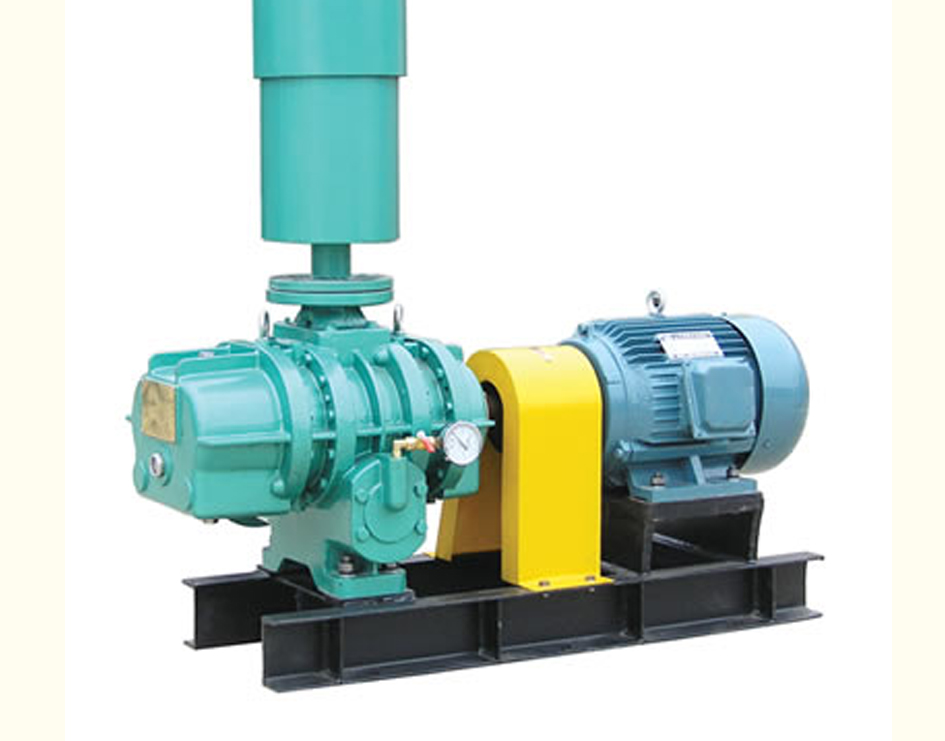

I. Introducción de Producto

Es un consumo de energía baja de nueva generación, el producto de poco ruido que se desarrolla por medio de

las avanzadas tecnologías internacionales tales como tres hojas y el reflujo interno, que consiste en el ventilador,

el motor, el filtro, el silenciador exportado/ importado, la junta elástico, la válvula de seguridad, la válvula de control

y el metro de la presión, asimismo, puede ser equipado con el interfaz de señal del PLC, el monitor inteligente y el

escudo acústico. Se caracteriza por la estructura compacta, funciones completas, más fácil diseño e instalación y

más conveniente operación y mantenimiento. Se utilizan las tecnologías de diseño avanzado tales como las

láminas de cicloide del tipo de tripala y la estructura interna de reflujo, así como las tecnologías de fabricación de

alta precisión para el soplador de Roots de tripala del bajo nivel de ruido de serie NSR con batería, así que puede

funcionar de forma estable incluso a alta presión. Se aplica extensamente y tiene muchas clases de estructuras

de sellado, y por lo tonto, se cumple con los requisitos para diferentes modos de funcionamiento especiales y

también es la opción preferida por los usuarios bajo 9.8～98kPa.

II. Parámetros de rendimiento

Caudal: el caudal Qs en la tabla de rendimiento se refiere a la tasa de flujo de entrada de Roots del ventilador en

la condición de entrada estándar, con aire como medio de comunicación. El caudal para otros medios de

comunicación o condición noestándar debe sufrir una conversión.

Conversión de tasa de flujo: cuando el caudal de entrada es expresado por el caudal Qn en las condiciones

normales (temperatura0℃, presión absoluta 101.325kPa), es necesario convertir el caudal Qs en la condición

de entrada estándar según la siguientefórmula y luego se debe ver la tabla de rendimiento (generalmente,

no se considera la humedad).

Qs=1.0733Qn

Cuando la temperatura ts de la entrada son mucho más altos o más bajos que 20℃, o el peso molecular

M del gas de la entrada se desvía extensamente del aire 29, el flujo Qs de la entrada real se debe calcular

según la fórmula siguiente:

Qb=(Qth-Qsa)×[(273+ts)/(273+20)×29/M]1/2

Qs=Qth-Qb

Donde:

Qb representa la tarifa interna de la salida (m3/min) cuando la temperatura del gas de la entrada es ts℃,

y el peso molecular es M; Qth representa el flujo teórico (m3/min) (es el flujo de la entrada cuando la presión

se aumenta como sea necesario,que se puede obtener de la tabla del funcionamiento después de la

selección preliminar del tipo según la tabla); Qsa representa el flujo real (m3/min) en la condición estándar

de la entrada (es el flujo como lo indicado en la tabla

del funcionamiento después de la preliminar selección del tipo).

Las unidades de presión se convierten como lo siguiente:

9.8kPa=0.1kgf/cm2=1000mmH2O=73.5mmHg=98mbar=0.0967atm.

Para los parámetros de rendimiento según lo dado en la tabla del funcionamiento, el aire se utiliza

como un medio; para los otros medios o condición de la entrada con excepción de la condición

estándar de la entrada, el flujo se necesita

experimentar la conversión correspondiente.
