I.  Introducción de Producto

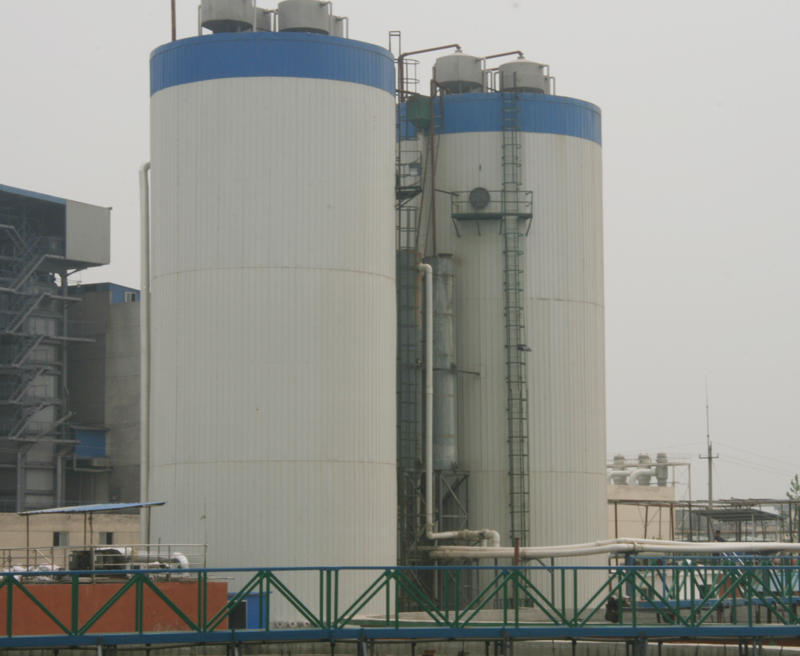

El reactor anaerobio de IC se desarrolla basado en el reactor de UASB. Como el reactor de UASB, el reactor

anaerobio de IC puede producir el barro anaerobio granular con alta actividad biológica, mientras que la diferencia

es que el reactor puede también causar la circulación flúida en él. El proceso puede ser descrito como lo siguiente:

el agua de alimentación fluye en la primera zona de la reacción de la parte inferior donde se mezcla con barro

granular, y donde la mayoría de la materia orgánica se degrada para producir porciones de gas de pantano que

entonces sea recogido por el separador trifásico en la capa más baja\; pues la producción del gas es grande y la

tarifa líquida del flujo ascendente de la fase es alta, el gas de pantano y las aguas residuales no pueden ser

separados totalmente del barro y formar el líquido mezclado; y además, como la presión en el separador de gas

líquido es menor que en la zona de reacción, se realiza el líquido mezclado por gas de pantano y desemboca en el

separador de gas líquido, donde más gas de pantano se separa el líquido mezclado y descarga al exterior, y así el

líquido mezclado, como su densidad aumenta, fluye hacia la parte inferior de la primera zona de reacción a través

del tubo de retorno bajo la acción de la gravedady se mezcla con las aguas residuales y lodo en la zona, para

realizar la circulación del fluido dentro del reactor. La circulación interna hace lo que se aumenta

considerablemente la tasa de flujo ascendente de fase líquida en la primera zona de reacción hasta 10～20 m/h.

La tasa de flujo ascendente de fase líquida en la segunda zona de reacción es menor que en la primera zona de

reacción, siendo 2～10 m/h. En la zona, la reacción biológica continúa, y con tarifa reducida de flujo ascendente,

también sirve como el área de amortiguador entre la primera zona de reacción y la zona de sedimentación, que

ayuda mucho para evitar la fuga de lodo y asegurar la calidad del efluente después de sedimentación.

II. Technical Features

①Gran carga orgánica. La circulación interna aumenta la tasa de flujo ascendente de fase líquida en la primera

zona de reacción y mejora la transferencia de masa entre el lodo orgánico y granular contenida en aguas

residuales, por lo que la carga orgánica en reactor anaerobio IC sea mucho mayor que en el reactor USSB ordinario.

②Resistencia al impacto fuerte y la buena estabilidad de marcha. En presencia de la circulación interna, la

cantidad real del agua en la primera zona de la reacción del reactor anaerobio de IC es mucho mayor que la

cantidad del agua de alimentación. Por ejemplo, para las aguas residuales, cuyo nivel de concentración es

equivalente a la de las aguas residuales

de la cerveza, el caudal de agua circulante puede llegar a 2 ~ 3 veces flujo de agua de alimentación; y en cuanto

a la patata de procesamiento de aguas residuales, el caudal de agua circulante puede llegar a 10 ~ 20 veces flujo

de agua de alimentación. El agua circula diluye el agua de alimentación y así aumenta la resistencia al impacto y

la capacidad de regulación; y además, la segunda zona de reacción ofrece tratamiento adicional, haciendo correr

bastante estable.

③Inversión de capitales modesta, y pequeña superficie cubierta. Para las mismas aguas residuales, la carga del

volumen del reactor anaerobio de IC es 4 veces o de modo que del reactor ordinario de UASB, y de su volumen

necesario esté apenas 1/4 ~ 1/3 del de USAB, inversión de capitales tan de ahorro. Además, la mayoría de los

reactores anaerobios de IC son de tipo alto y fino de la torre con una relación de aspecto de 4~8, requiriendo

pequeña superficie cubierta, así que son convenientes para esas empresas sin mucha área de tierra.

④Ahorro de energía. La circulación interna de IC que el reactor anaerobio se observa como gas de pantano se

aumenta, no necesitando ninguna fuente de la alimentación externa y ahorrando tan energía de la expulsión.

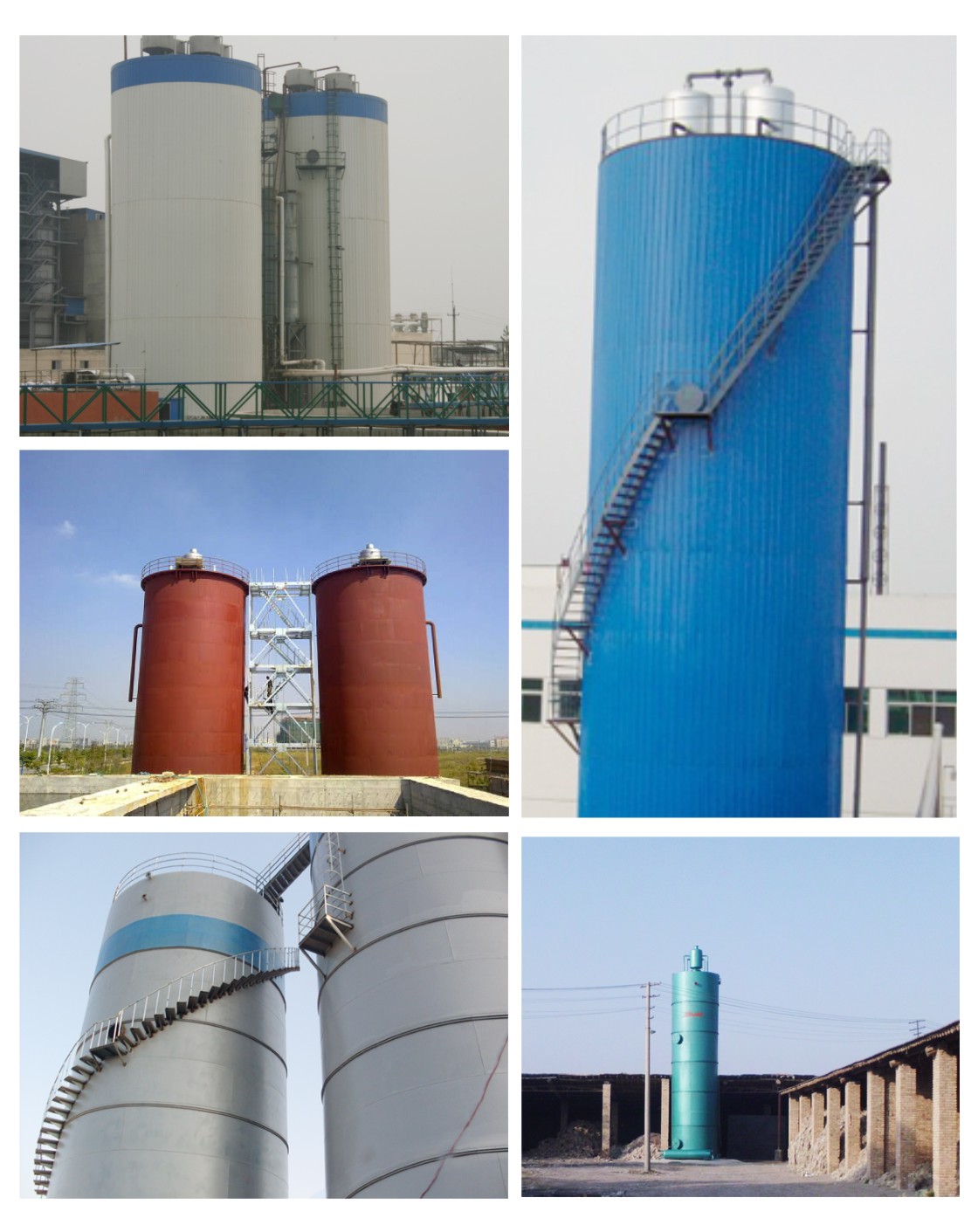

El dispositivo sucesivamente se utiliza en la fábrica de gran tamaño del almidón, el sistema de tratamiento de

aguas residuales del alcohol, la fábrica biopharmaceutical y el sistema de tratamiento químico agrícola de

aguas residuales.
