I. Introducción de Producto

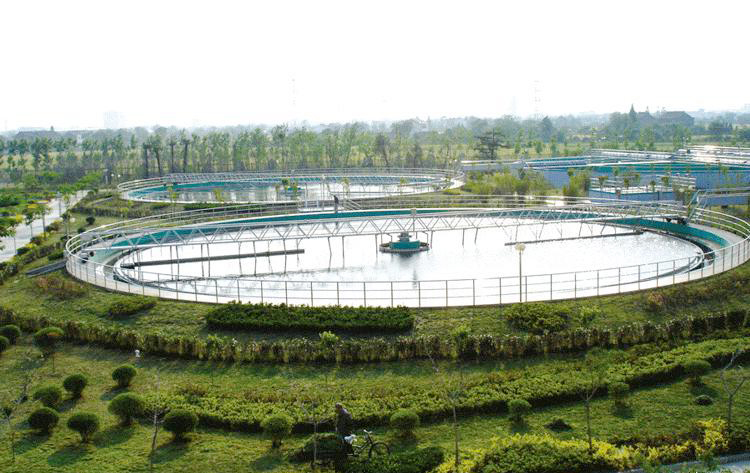

El raspador de los lodos periféricos de la impulsión del tipo de ZBG es ampliamente utilizado raspar y descargar
el barro en el tanque de sedimentación dealcantarillado y del abastecimiento de agua y de las ingenierías
municipales. Según su estructura, puede ser dividido en los raspadores de barro de la impulsión de sólo
perímetro o los raspadores de barro de la impulsión de doble perímetro.
II. Estructura
El raspador de barro periférico de la impulsión del tipo de ZBG incluye principalmente el tubo de flujo de la
distribución, el dispositivo de recogida de corriente, el soporte del centro, el puente del trabajo (haz principal),
el sistema de raspado, el dispositivo de descarga de escoria, el dispositivo de conducción, el dispositivo de
marcha, el gabinete eléctrico, etc.
El soporte de centro se compone del asiento fijo, del cojinete de eje de vuelta y del bastidor con el torque de
capaces de soportar la fuerza axial, fuerza radial en el momento simultáneamente. El dispositivo de recogida de
corriente se compone del anillo de colección de corriente y del arbusto eléctrico. La placa de escoria, el rastrillo de
la escoria y el embudo de escoria componen dispositivo de eliminación, que puede eliminar con eficacia la escoria
en la superficie del agua. El puente de servicio es un componente a gran escala para conectar el soporte central
y la viga del extremo de marcha, en el cual se fijan el acera y la barandilla. La parte inferior de la viga de acero se
conecta al sistema de raspado y al dispositivo de descarga de escoria y otros dispositivos y es conducida por el
dispositivo itinerante para terminar los trabajos de raspado y la eliminación de escoria.
Agua cruda fluye fuera de la parte superior del centro de Pilar en la parte inferior del tanque, se pasa a través del
tubo de distribución de flujo e irradia al canal de agua periférica. Cuando se reduce el caudal, la sustancia en
suspensión se separa y se deposita en el fondo del tanque. Con el apoyo del centro como el centro del círculo,
el puente de servicio maneja dispositivos raspados y eliminación de lodo en el pozo central de lodos se reúnen,
y entonces el lodo se bombea fuera del tanque de presión de agua. Mientras tanto, la escoria de la parte superior
puede ser raspado al cubo de eliminación y se descarga.
III. Características del producto
1. Con el diseño optimizado, el dispositivo de conducción es más eficiente y atractivo, y puede ser equipado del
reductor importado o del reductor del eje montado del engranaje según las necesidades de clientes para hacerlo
más atractivo y durable.
2. El producto tiene una gran capacidad y un buen efecto de despado y recolección de los lodos.
3. El producto se caracteriza por la estructura compacta, pequeño espacio y operación conveniente y mantenimiento.
4. El producto funciona estable y puede raspar lodo y basura al mismo tiempo, se puede ahorrar el consumo
de energía.
IV. Parámetros técnicos
Modelo
Diámetro del tanque
D (m)
Profundidad del tanque
H (m)
Velocidad periférica de lineal (m/min)
Energía de conducción (kw)
ZBG-20
20
3.5
1.36
1.1
ZBG-25
25
3.5
1.70
1.5
ZBG-30
30
4.0
2.04
2.2
ZBG-38
38
4.0
2.58
1.1X2
ZBG-45
45
4.5
3.05
1.5X2
ZBG-50
50
4.5
3.38
2.2X2
