I. Introducción de Producto
El raspador de succión de la conducción central de una tubería se utiliza para el tanque de sedimentación
circulares de gran diámetro en la planta de tratamiento de aguas residuales urbanas y planta de tratamiento de
aguas residuales industriales, especialmente el tanque de sedimentación secundaria. Se puede descargar el
lodo en el fondo del tanque y descremar la escoria de la superficie del agua. Esta serie de raspadores de succión
puede aplicarse a ambos tanques de sedimentación secundaria con entrada y salida de agua periféricas, así como
con entrada central y salida periférica.
II. Estructura y principio de funcionamiento

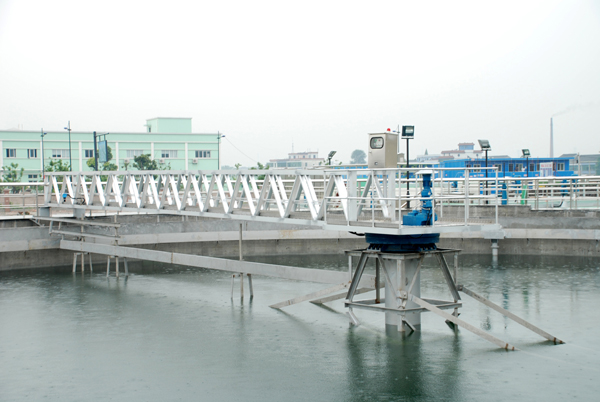

El raspador de succión de la conducción central de una tubería del tipo de ZXD se compone de puente de servicio,
placa de raspado, brazo de raspado, hoyo central de lodos, mecanismo impulsor, columna vertical central, bastidor
vertical del centro giratorio, tubo de succión de lodos, deflector de escoria, efluente del vertedero, placa delantal,
equilibrio de peso, etc.
Este producto es tipo vertical y adopta la unidad de impulsión de centro. Las aguas residuales fluyen en el surco
periférico de la distribución de agua, y fluyen uniformemente en el tanque a través del agujero de la distribución de
agua al fondo del surco, después fluyen al centro dirigido por el agua que lleva a cabo el delantal, mientras tanto
depósitos del barro a la parte inferior del tanque bajo su propio peso, así la separación de barro y de agua puede
ser alcanzada. El estante vertical central, el brazo de raspado y el tubo de succión son girados uniformemente por
la unidad de impulsión; bajo efecto de la presión hidrostática, los lodos entran uniformemente en el puerto de la
succión en el tubo de succión, después, se drena del tanque a través de la válvula de manga del tubo de descarga
central de los lodos. La cantidad de lodo descargado puede controlarse mediante el ajuste de la válvula de
manguito. La escoria en la superficie del agua se desnata al lado del tanque, y después es raspada por el rastrillo
de respado en el cubo de la escoria y se descarga.
III. Parámetros técnicos
Parámetros/modelo
ZXD-25
ZXD-30
ZXD-35
ZXD-40
ZXD-45
ZXD-50
Diámetro del tanque (m)
25
30
35
40
45
50
Profundidad del tanque periférica H(m)
40-5.5 como lo requerido por el usuario
Profundidad del agua del tanque lateral Hl(m)
3.0-5.0como lo requerido por el usuario
Velocidad periférica del trazador de líneas V(m/min)
2.0-3.0
Potencia N(kw)
0.55
0.56
0.76
1.1
1.1
1.1
Carga vertical sobre la plataforma de la columna central(kn)
65
7O
90
98
120
155
Carga de la sección de Puente de trabajo (kn)
6.5
7.2
9.5
10
13.5
17
Esfuerzo de torsión máximo (N.m)
140
168
268
448
505
560
IV. Product Features
1. La sola tubería de succión en forma de cono con el diseñoúnico de distancia de orificio variable, más grande
gradualmente de dentro a afuera para asegurarse de que la capacidad de la descarga de lodos de cada orificio
de succión coincide con la cantidad de lodos de ajuste en la parte inferior del tanque en forma de correa a fin de
asegurar la succión rápida y la concentración alta de descarga lodos.
2. La cantidad mínima de barro revuelto, los lodos de reflujo están fresca sin la degeneración, y la calidad de
agua de la salida es buena.
3. El dispositivo de conducción que combina el reductor helicoidal del engranaje y el reductor de la turbina puede
garantizar el torque y la velocidad y el alto efecto de conducción con el dispositivo de protección de torque, así que
la operación es segura y confiable.
