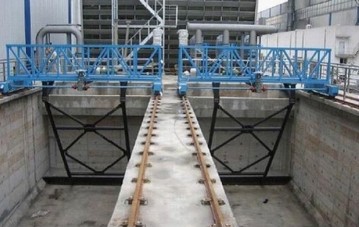

I. Introducción de Producto
Este equipo se aplica al sedimentador de flujo horizontal inverso y la descarga mecánica de lodo, arena y escoria.
Se utiliza generalmente para el tanque de sedimentación primaria. Durante el flujo inverso raspado de lodos, la
escoria se descarga junto con el flujo. Cuando el mecanismo de raspado se para elraspado de lodos y se
devuelve, el rastrillo raspado se eleva completamente; Cuando se vuelve a su posición original, el rastrillo de
raspado de lodo se puede descolgar.
II. Estructura y principio de funcionamiento
Este equipo se compone de barandilla, braguero de raspado de lodos, rastrillode raspado, ecarril de guía, puente
raspado de lodo, ruedas, pista, mecanismode elevación, mecanismo de transmisión, etc. Cuando el mecanismo
de raspado de lodo se vuelve, el rastrillo de raspado de lodo se puede elevar; Cuando se vuelve a su posición
original, se cae el rastrillo. Este proceso se mueva en ciclos. El rastrillo de raspado de lodos es levantado por
mecanismo de elevaciónyel rastrillo raspado de escoria es levantado por la varilla de empuje eléctrica a fin de
realizar el raspado de lodos.
III. Parámetros técnicos
Modelo
Anchura del tanque(m)
Profundidad del tanque(m)
Velocidad de recorrido
Potencia
HTG3000
3
3.0-3.5
0.6-1.2 (m/min)
2.15
HTG4000
4
3.5-4
0.6-1.2 (m/min)
2.75
HTG5000
5
4.5-5
0.6-1.2 (m/min)
3.55
HTG6000
6
5-5.5
0.6-1.2 (m/min)
3.75
