Raspador de Lodo del Tipo VerticalFunción


  • Detalles
  • Comentarios
  • caso

  • I. Introducción de Producto

    El raspador de barro del tipo vertical de la impulsión central de CG se puede aplicar al tanque de sedimentación

    pesado y grande del flujo radial con la entrada central, el mercado periférico y la descarga central del barro. Se

    utiliza principalmente para el tanque de la descarga del barro del tanque de sedimentación secundario del

    tratamiento de aguas residuales urbana.


    II. Estructura y principio

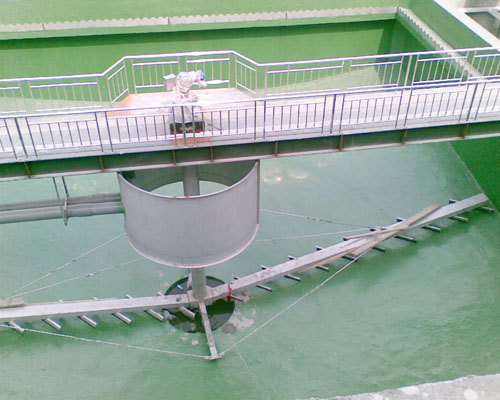

    El raspador de barro del tipo vertical de la impulsión central de CG se compone principalmente de los

    componentes tales como puente del servicio, dispositivo de conducción central, estante vertical rotatorio central,

    brazo de raspa, barra intermedia del drenaje, alambre del cordón, tubo de conducción y otros componentes de

    trampa y descarga de las escorias.

    Para este dispositivo en coche del centro de tipo vertical, después de que difunde las aguas residuales de la pipa

    de entrada del tubo del proyecto, fluye uniformemente hacia el exterior a la zona circundante. Los lodos suspendidos

    se depositan en el fondo del tanque después de sedimentación. Impulsado porel dispositivo de conducción, la

    rejilla vertical central, el brazo de raspado y la placa de raspado se giran al mismo tiempo, y el lodo se raspa de la

    periferia al hoyo central de lodos del tanque y más tarde se puede descargarse a través del tubo de lodo bajo la

    presión hidrostática dentro del tanque. Mientras tanto, la escoria es desnatada de la superficie del agua al lado del

    tanque por la placa de raspado y luego raspada por el rastrillo raspado el cubo de escoria y descargada. El

    sobrenadante se desborda a través de la placa del vertedero en el canal de efluentes y luego se descarga el tanque.

    Control eléctrico: el tiempo de arranque/parada del equipo puede ajustarse según sea necesario, y la interfaz PLC

    es opcional.


    III. Parámetros técnicos

    Modelo

    Diámetro del tanque D(m)

    Profundidad del tanque

    H(m)

    Velocidad periférica de lineal

    Potencia

    (kw)

    CG20

    20

    3.5-4.5m

    1.5-3.0(m/min)

    0.37

    CG25

    25

    3.5-4.5m

    1.5-3.0(m/min)

    0.55

    CG30

    30

    3.5-4.5m

    1.5-3.0(m/min)

    0.55

    CG35

    35

    3.5-4.5m

    1.5-3.0(m/min)

    0.75

    CG40

    40

    3.5-4.5m

    1.5-3.0(m/min)

    1.1

    CG45

    45

    3.5-4.5m

    1.5-3.0(m/min)

    1.1

    CG50

    50

    3.5-4.5m

    1.5-3.0(m/min)

    1.1
