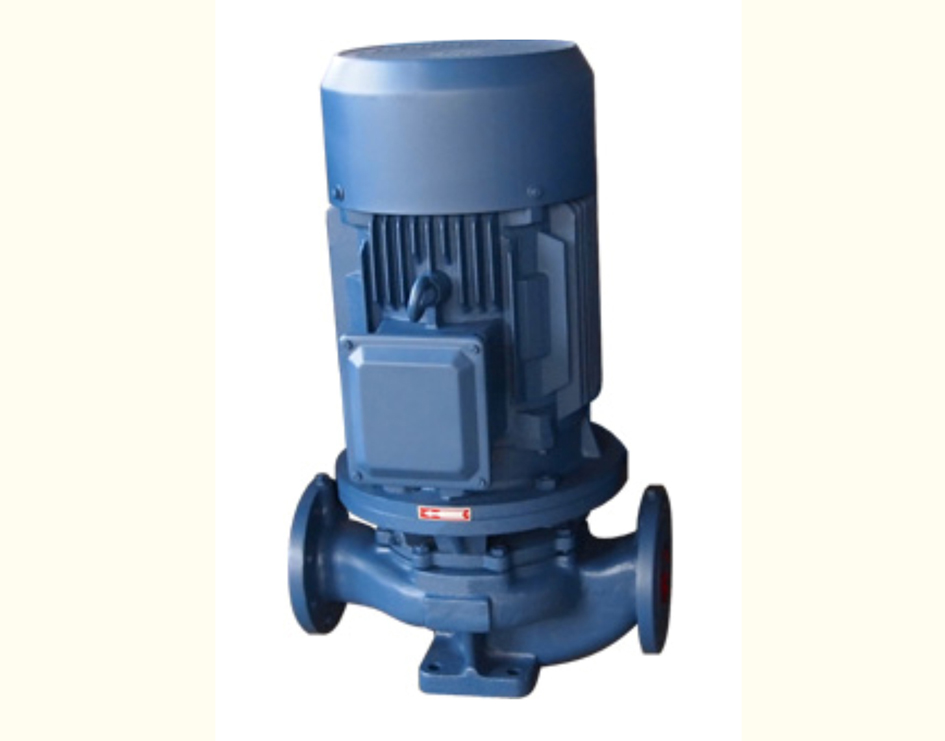

I. Introducción de Producto

El diseño de toda la estructura de la bomba es audaz

e innovador. El órgano independiente de cojinete y de apoyo se utiliza para resolver el problema de la insuficiente

apoyo de la bomba vertical con el cojinete del motor; el impulsor desarrollado basado en excelente modelo

hidráulico se utiliza para resolver el problema de gran fuerza axial de la bomba vertical; Motor polivalente estándar

de la serie Y se utiliza para quesea conveniente para el usuario sustituir el eje largo del motor de la bomba vertical;

y la estructura totalmente fácil de quitar facilitará el reemplazo del cojinete, sello mecánico, impulsor, eje de la

bomba de potencia más alta.

En comparación con los productos nacionales similares, esta bomba tiene tales ventajas insustituibles tales como

funcionamiento，estable, vida útil más larga, reemplazo más conveniente, fácil mantenimiento, etc. Entre bombas

verticales, este producto ha avanzado la tecnología y es el sustituto ideal para ISG tipo vertical, es tipo centrífuga

bomba, bomba de doble succión del tipo S, etc.

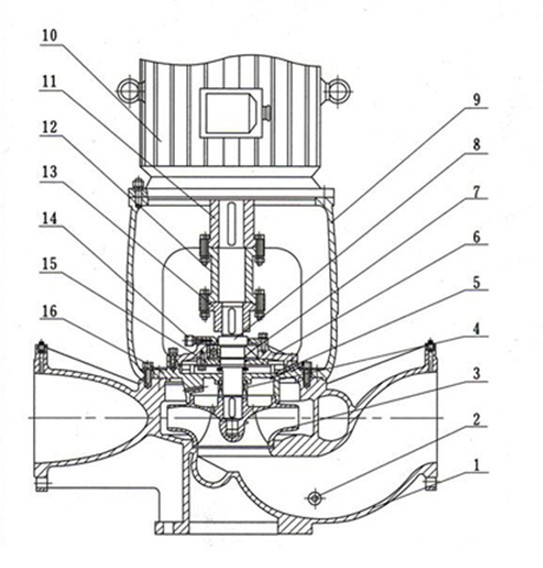

1 Cuerpo de bomba, 2 tapón de drenaje, 3 impulsor, 4 sello mecánico, 5 válvula de desinflado, 6 cuerpo del cojinete, 7 cojinete, 8 eje de la bomba, 9 soporte, 10 motor, 11 acoplamiento del motor, 12 acoplador intermedio, 13 acoplamiento de la bomba, 14 taza de aceite, 15 cojinete de la glándula, 16 cubierta de la bomba

Cuerpo de bomba:

El cuerpo de la bomba de tipo espiral está diseñado y fabricado basado en modelo hidráulico moderno óptimo.

La brida es consistente con el estándar de GB4216.5, Rp1/4 o tubo de medición de presión Rp1/8f.

Impulsor: Se hace del arrabio de tipo cerrado. El modelo hidráulico excelente y estructura especial asegura la

eficiencia de la bomba y puede eliminar confiablemente la fuerza axial.

Sello mecánico:

Sin necesidad de mantenimiento a la temperatura del agua por debajo de 150℃, sin la limitación de la rotación.

El diseño especial puede asegurar el rendimiento compensatorio y sellado del anillo giratorio.

Bomba de husillo:

El diseño óptimo integra el eje de la bomba y el acoplamiento, que reduce el tamaño del eje de accionamiento y

de la bomba, de modo que la bomba puede funcionar de manera más segura y más confiable.

Cojinete de la bomba: Se utilizan los rodamientos de precisión de NTN o NSK con poco ruido y larga vida útil.

Motor: El motor de CA de la serie Y o Y2 del tipo de ardilla. Motor estándar de propósito general se utiliza para

facilitar el mantenimiento yla bomba de alta potencia está equipada con orificio de lubricación para el

mantenimiento del cojinete.

II. Características técnicas

1. La estructura vertical es conveniente para la instalación y depuración; el cuerpo especialmente diseñado del

motor y la bomba están conectados por acoplamiento con alta concentricidad y mecanizado de precisión y menos

piso espacio ayuda a reducir el 30% - 60% del costo de la sala de bombas. El asiento estable, estructura compacta

y bastidor elegante y aspecto hacen la bomba centrífuga vertical tipo llena de encanto artístico.

2. El motor estándar de la serie Y de un conocido fabricante se utiliza para garantizar un funcionamiento estable y

bajo nivel de ruido.

3. Los rodamientos de precisión de la marca famosa se utilizan, con alta precisión, buena confiabilidad y larga vida

útil.

4.El modelo excelente de la fuerza axial hidráulica de uno mismo-equilibrio se adopta para el rotor a fin de

prolongar considerablemente la vida útil del cojinete de la bomba y del sello mecánico.

5. El cojinete interior en el asiento de cojinete del

motor está equipado con agujero de relleno y agujero de drenaje, que es conveniente parael mantenimiento.

6. El acoplamiento intermedio duro extraíble elimina el ruido y las vibraciones durante el arranque de la bomba.

La tapa de protección segura y confiable se instala componentes rotativos

7. El sello mecánico hecho del acero inoxidable, el carburo de fungsten y el caucho del flúor puede soportar

temperatura alta y la presión, tiene un curso de la vida duradero, sin la salida y la abrasión del eje, que pueden

asegurar un ambiente de trabajo limpio.

8. La Cubierta de la bomba

está especialmente diseñada. El asiento del cojinete se puede sacar convenientemente quitando el difícil

acoplamiento intermedio y tuerca tapa bomba. Para tales componentes montados como eje de la bomba,

rodete, tapa de la bomba, etc., impulsor y sello mecánico necesitan ser reemplazados y desmontaje del

motor, el cuerpo de bomba y las tuberías no es necesario, por lo tanto el mantenimiento es conveniente y rápida.

III. Ámbito de aplicación

El producto tiene un amplio ámbito de aplicación. Se puede utilizar para transmitir diferentes medios incluyendo

agua o fluidos industriales y puede ser aplicado a presión, flujo y temperatura diferente.

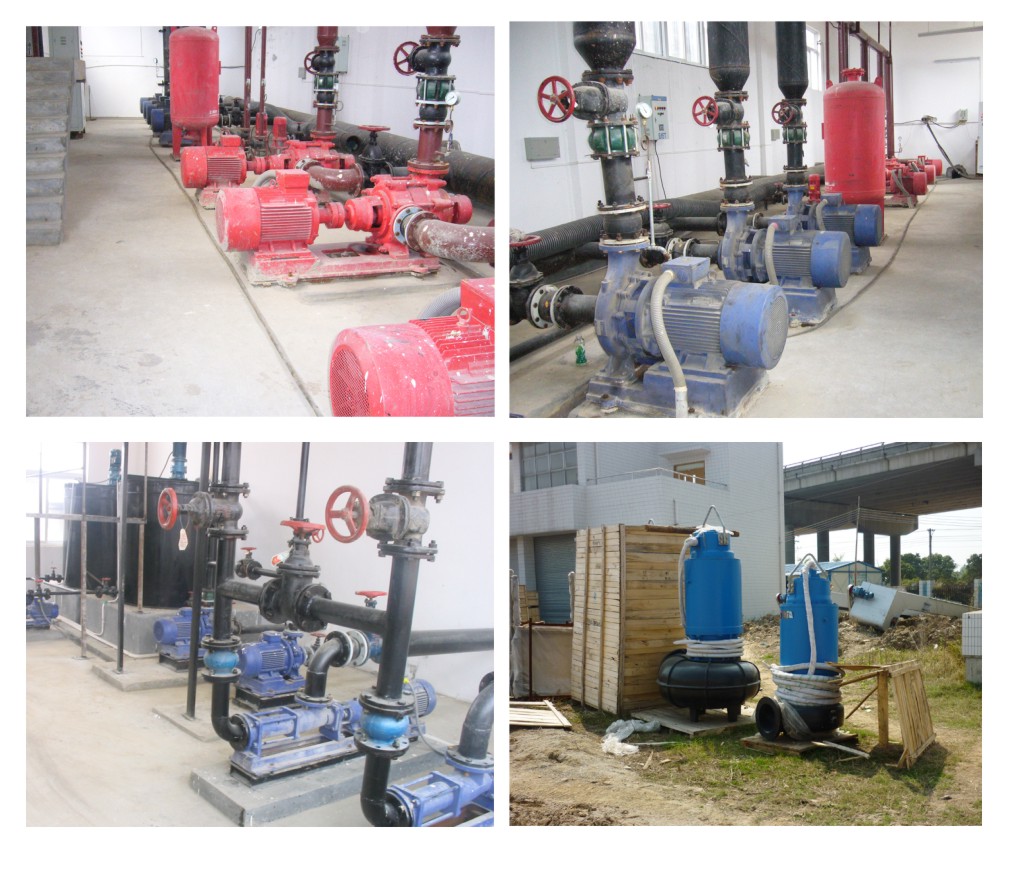

Las aplicaciones típicas incluyen:

Filtro de la empresa de agua, abastecimiento de la transmisión y de agua del subzona, y el aumento de la presión

del tubo principal;

Alza de presión industrial: sistema de agua de proceso, sistema de limpieza

Transmisión de fluidos industrial: abastecimiento de agua de la caldera, sistema de condensación, sistema de

refrigeración y aire acondicionado, máquina herramienta, transmisión de ácido/alcalino;

Tratamiento del agua: sistema de la destilación o separador de agua, piscina, etc..

Riego agrícola, industria petroquímica, medicina y sanidad, etc.
