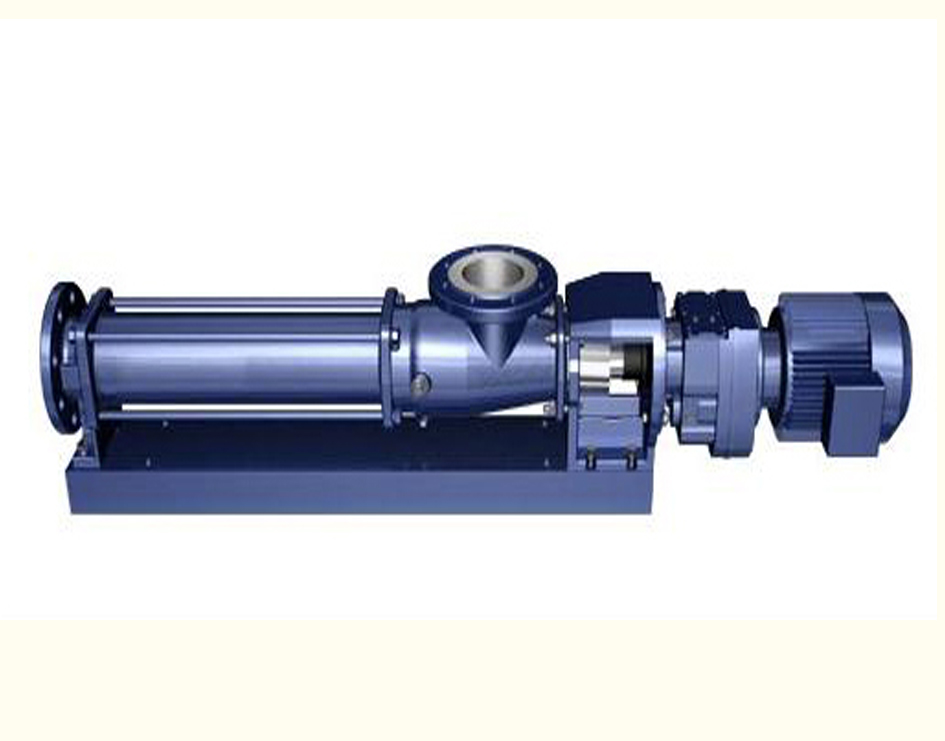

I. Introducción de Producto

La bomba de tornillo es un nuevo tipo de bomba que funcione según el principio positivo de la dislocación del

compromiso rotatorio, y sus partes operantes principales son tornillo excéntrico (rotor) y buje fijo (estator). Debido

a su geometría especial, las dos piezas tienen cavidad sellada separada, respectivamente. Los medios fluyen

uniformemente axialmente. El flujo interno es lento, el volumen sigue siendo constante, y la presión es estable,

así ningún vórtice o agitación ocurrirá. Para cada etapa de la bomba, la presión de la salida es 0.6MPa, la cabeza

es los 60m (agua potable), la altura autocebante es generalmente los 6m, y la temperatura apropiada de la

transmisión de los medios está debajo de 80℃ (en casos especiales, hasta 150℃). Este tipo de bomba tiene una

ventaja incomparable en la transmisión del líquido de gran viscosidad así como de los medios incluyendo

partículas o fibras suspendidas duras. Su flujo está en proporción a su velocidad. Puede ser conducido juntándose

directamente, o por el motor variable de la velocidad, la correa triangular, la caja de engranaje, etc. Esta bomba de

tornillo es caracterizada por menos piezas, mantenimiento compacto de la estructura, tamaño pequeño y

conveniente. El rotor y el estator están llevando las piezas que tienen estructura simple y son fáciles de montar y

de desmontar.

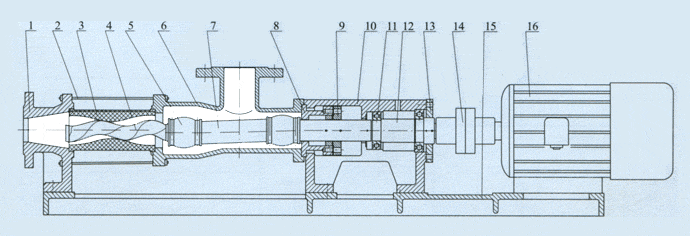

1 Cuerpo de descarga  2 Barra del tirón  3 Estator 4 Eje del tornillo  5 Junta universal o perno  6. Cuerpo de la carga  7 Eje de acoplamiento  8 Asiento del embalaje  9 Glándula de embalaje 10 asiento de cojinete  11 cojinete 12 eje de conducción  13 Cubierta de cojinete

14 cojinete 15 disco de fondo 16 motor

II. Características Técnicas

La bomba de tornillo es un nuevo tipo del equipo para la transmisión de fluido. Tiene las ventajas tales como la

estructura simple, el funcionamiento de funcionamiento seguro y confiable, el mantenimiento y el uso estables

y convenientes, el efluente continua y uniforme, etc.

III. Parámetros técnicos

Caudal：0-150m3/h；

Altura de elevación：60-120m；

Potencia：0.75-37kw；

Velocidad：500-960r/min；

Calibre：20-135MM；

Temperatura：-15-200℃
