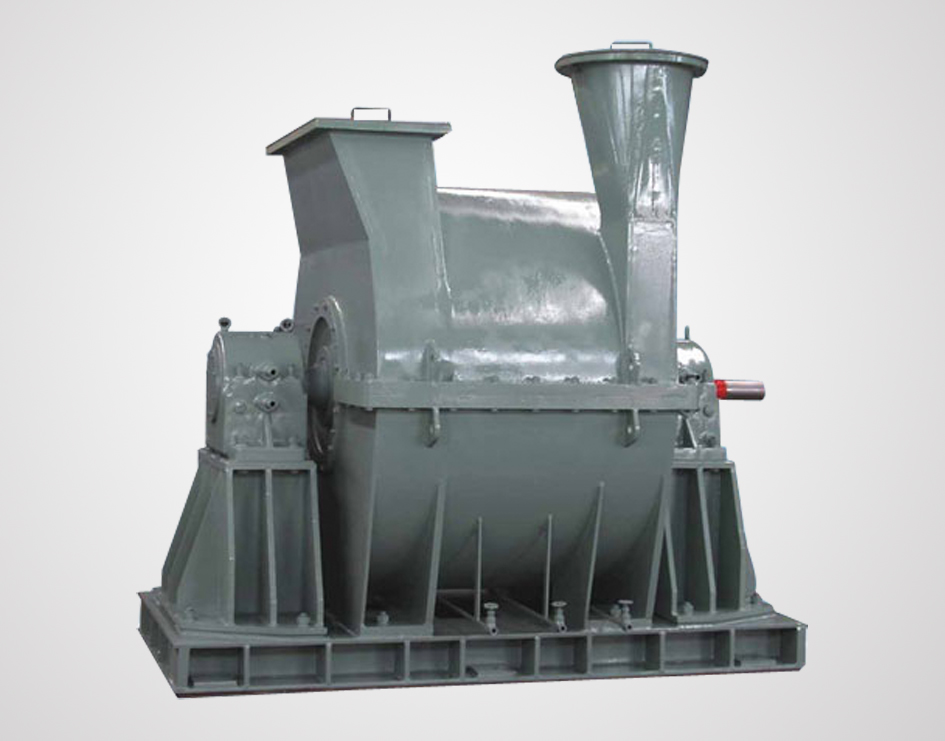

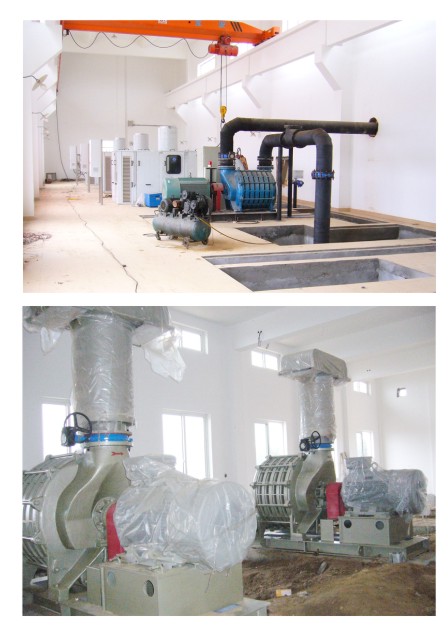

I. Introducción de Producto

El ventilador centrífugo gradual se destaca en el espacio de poco ruido, ligero, pequeño, la eficacia alta

de la operación, el buen efecto ahorro de energía, la gama de trabajo ancha y el mantenimiento fácil, y

su funcionamiento es también superior al de productos similares. Puede también ser utilizado en los

lugares donde están apropiados la presión y el flujo. Incluye el impeledor centrífugo gradual centrífugo

gradual del ventilador del ventilador (de alta presión), de la serie de D y montaje centrífugo gradual

del impeledor del ventilador de la serie de D.

II. Composición

1. Housing

La carcasa está hecha de hierro fundido HT250 y somete a tratamiento del envejecimiento, así que puede fortalecer la estabilidad de la estructura molecular del material. Se compone principalmente

de carcasa de entrada, separador central y cubierta de escape, que son selladas por el anillo de sello

de goma entre ellos y la experiencia prueba de fugas, así puede asegurar no hay fugas de gas. El difusor se fija en la salida del impeledor, y la unidad del reflujo en la entrada, garantizando la eficacia

del ventilador. Para adaptarse a diversos presión y flujo, el ventilador puede utilizar el modo de la

compresión del grado 2 a 10. De acuerdo con de los usuarios, el motor se puede instalar en la entrada

o la salida; la cara del reborde puede ser instalada verticalmente o horizontalmente a la izquierda.

2. Rotor

El rotor se compone del eje principal, del impeledor, del tipo de embalaje del laberinto trazador de

líneas de eje, del disco de la balanza y del medio acoplamiento. El eje principal se hace del acero de

árbol del carbono de la calidad superior y experimenta el tratamiento de la modulación para asegurar

la resistencia a la tensión y la resistencia de flexión. El impeledor con un diámetro está menos los de 800MM se hace de centrifugadora de la precisión de la aleación de la fundición de

aluminio, y eso con un diámetro más los de 800MM es formado por el acero de aleación de alta

resistencia soldado, y experimenta la detección ultrasónica del defecto. el 1% del impeledor pasa

a través de la prueba de velocidad excesiva cuya velocidad está sobre el 15% más alto que la velocidad real, se hace la inspección de equilibrio estática del solo

impeledor y la corrección de equilibrio dinámica del rotor entero a fin de asegurar la velocidad de

la vibración es menos que 6.0MM/S. El disco de la balanza se utiliza para compensar diferencia

axial de la presión entre los discos delanteros y traseros del impeledor.

3. Asiento del cojinete

El asiento del cojinete está hecho de hierro fundido HT 300 y somete a tratamiento térmico y

funcionamiento mecánico.

Para mantenimiento y fácil, el asiento del cojinete se fija en el exterior de la vivienda a través de

los pernos y el rodamiento puede ser sustituido por sólo tira hacia abajo el asiento del cojinete.

El cojinete es lubricado por grasa de alta temperatura de disulfuro de molibdeno 3# y siempre

con el sello de aceite fieltro, para evitar fugas de aceite en el asiento del cojinete. Como la

cubierta de escape está muy caliente, se enfría el cojinete en el asiento del cojinete en el lado

de escape a través de la

refrigeración por aire y refrigeración por agua, para prolongar su vida útil. Ambos delanteros y traseros asiento de los cojinetes están provistos de termopares, que

están conectadas a la alarma audible y visual de la pantalla digital de temperatura del eje.

Cuando el rodamiento funciona normalmente, se muestra la temperatura; y cuando la

temperatura no es correcta, se emita automáticamente una alarma.

4. Motor

El motor es un dispositivo de conducción auxiliar del ventilador. El motor de poco ruido del IP

23 se utiliza generalmente, pero para 160KW excesivo, se elige el motor ordinario IP44.

Cuando se presentan las demandas especiales, el motor al aire libre, a prueba de explosiones

o a prueba de polvo puede ser utilizado. Los motores de serie de G son conducidos por la correa,

mientras que el modo de transmisión de la serie C es la unidad de acoplamiento de la

conducción directa.

III. Características técnicas

1. Estructura compacta, mirada agradable, buena estabilidad, e instalación y mantenimiento fáciles.

2. Operación estable: el impeledor optimizado minimiza la fuerza axial, y tal impeledor es también

muy eficiente, y experimenta corrección del equilibrio estático y dinámico para asegurar la operación

estable del dispositivo entero. La amplitud de la vibración del cojinete es ≤0.04mm, cuando no se

instala ningún dispositivo de amortiguación de la vibración.

3. De poco ruido: el ventilador, mientras que operación, está libre de la fricción mecánica, y su línea racional de la cuchilla minimiza ruido. El ruido producido

por el ventilador centrífugo gradual es el ruido de alta frecuencia, que se puede aislar bien por

cualquier barrera, y no se oye tan casi ningún ruido fuera de la casa del ventilador.

4. Sin aceite: el transporte del ventilador es lubricado por la grasa, y su vida es durante tres años.

El ventilador, mientras que actúa, no se produce ningún gas de aceite. El transporte del ventilador

especial es lubricado por la grasa de la base del litio del disulfuro de molibdeno.

5. Impeledor: el impeledor está de la línea forma compuesta especial, que reduce la fuga interna

y también aumenta la eficacia volumétrica.

6. Ajuste fácil: el flujo de la entrada es ajustado por la válvula de mariposa, y la presión de la

salida por la válvula de mariposa.

7. Medios de conducción: el soplador generalmente es impulsado por el motor asincrónico de

dos polos, y también puede ser conducida por el motor de cuatro polos. Las redes eléctricas

del usuario diferentes pueden requerir los motores de voltaje diferente.

8. Sello: excepto el anillo de entrada, los sellos de laberinto deben prestarse entre los estadios

y en los lados de la cubierta del impulsor, para evitar fugas de gas.

9. Enfriamiento: el asiento del transporte del extractor tiene dos estructuras, es decir refrigeración

por aire y refrigeración por agua. La compresión gradual del gas por el impeledor hace que la

cubierta del extractor es mucha más caliente que la cubierta de la entrada. Mientras que el asiento

del transporte del extractor se proporciona la refrigeración por aire o el dispositivo de la refrigeración

por agua, la vida del servicio del transporte se prolonga bien.

10. Alarma del control de la temperatura del transporte: los accesorios del ventilador se proporcionan

una caja del control de la temperatura, que está conectada con el transporte a través del resistor de

la pinta 100. Cuando la temperatura del transporte excede la temperatura del sistema, la caja se

emita una alarma automáticamente.

11. Modo de impulsión: el dispositivo es conducido por el acoplamiento, la correa o la caja de

engranajes del aumento de velocidad. El modo correcto de impulsión se debe elegir para los

diversos dispositivos y procesos.
