一、产品介绍

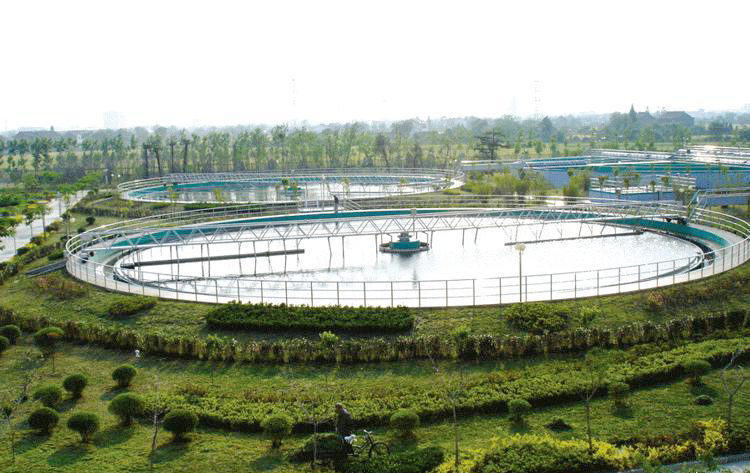

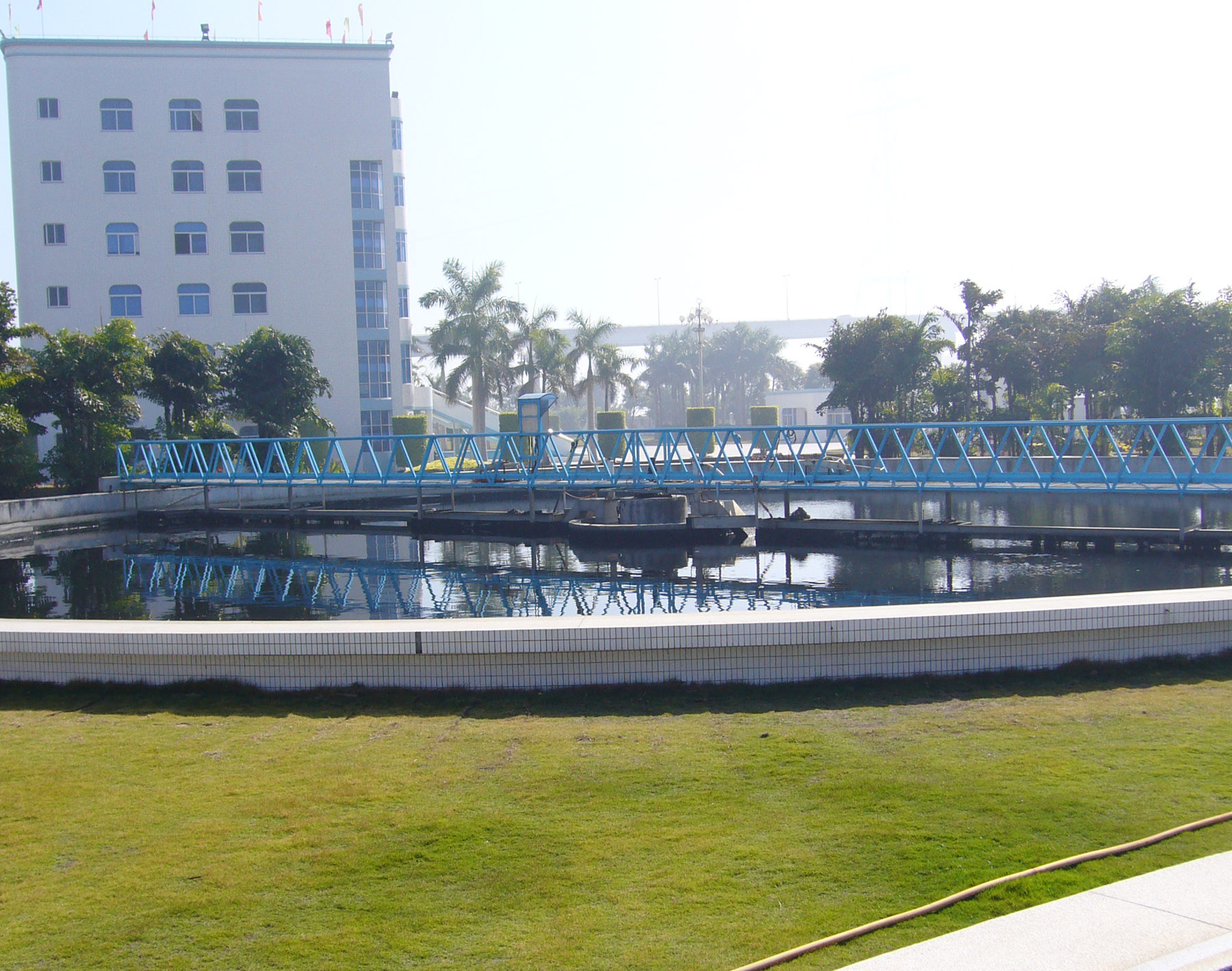

ZBX型周边传动吸泥机广泛应用于给排水、市政工程中沉淀池污的刮集和排除,按其结构可分为单周边传动吸泥机和双周边传动吸泥机。
二、结构形式
ZBX型周边传动吸泥机主要由稳流简、集电装置、中心支座、工作桥(主梁)、吸泥机构、排渣机构、驱动装置、虹吸系统、集泥罐、行走装置和电控箱等部分组成。吸泥装置分为两种:水位差式和虹吸式,可按用户要求定制。
三、产品特点
1、传动装置进行了优化设计,效率更高,外形更趋美观,可按照用户要求配减速机或轴装式减速机,更美观耐用。
2、该设备处理量大,刮集污泥效果好。
3、该设备结构紧凑,占地面积小,操作维护方便。
4、该设备运行平稳,吸泥、刮浮渣能同时进行,能耗省。
四、技术参数
型号
池径H(m)
池深H(m)
用边线速(m/min)
功率(kw)
ZBX-20
20
3.5
1.36
0.55
ZBX-25
25
3.5
1.70
0.55
ZBX-30
30
4.0
2.04
0.75
ZBX-38
38
4.0
2.58
0.75
ZBX-45
45
4.5
3.05
1.5
ZBX-50
50
4.5
3.38
I.5
五、结构示意图
