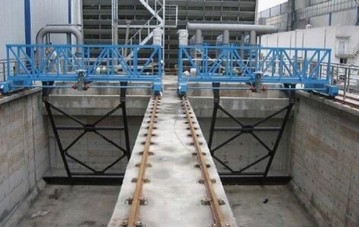

一、产品介绍
该设备适用于逆向流平流式沉淀池及沉砂中污泥,砂及浮渣的机械排除,多用于初次沉淀池,逆向流刮泥顺流排渣,刮泥机构在不刮泥回程时刮泥耙全部抬起,当回到刮泥的起始位置时,刮泥耗落下。
二、结构及工作原理
该设备由护栏、刮泥桁架、刮泥耙及导轨、刮泥桥、行走轮、轨道、提升机构、驱动机构等组成。
刮泥机构在不刮泥回程时刮泥耙全部抬起,当回到刮泥的起始位置时,刮泥耙落下,这样周而复始的工作,该设备为同向流刮泥和刮渣,刮起泥耗靠卷扬机构升降,刮浮渣耙靠电动推杆升降,以达到刮起泥渣的目的。
三、技术参数
型号
池宽(m)
池深(m)
行车速度
功率
HTG3000
3
3.0-3.5
0.6-1.2
(m/min)
2.15
HTG4000
4
3.5-4
2.75
HTG5000
5
4.5-5
3.55
HTG6000
6
5-5.5
3.75
四、结构示意图
1、端梁驱动装置 2、主梁 3、栏杆 4、刮泥机 5、卷扬机构 6、刮泥系统
7、排渣阀 8、浮渣收集系统 9、移动电缆 10、撇渣机构 11、就地控制箱
12、路轨
