一、产品介绍

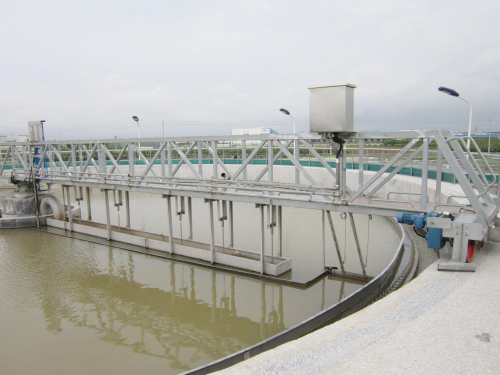

ZBG型周边传动刮泥机广泛应用于给排水、市政工程中沉淀池污泥的刮集和排除,按其结构可分为单周边传动刮泥机和双周边传动刮污。
二、结构形式
ZBG型周边传动刮泥机主要稳流筒、集电装置、中心支座。工作桥(主梁)、刮泥结构、排渣机构、驱动装置、行走装置和电控箱等部分组成。
中心支座由固定支承座、回轴轴承和机架组成,可同时承受轴向力、径向力和倾覆力矩。集电装置采用滑环式集电装置,由集电环和电刷加组成。浮渣刮板、浮渣耙板、浮渣漏斗组成排渣机构,能有效地清除水面浮渣。工作桥是连接中心支座和行走端梁的大型部件,其上有走道板和栏杆,钢梁的下面连接刮泥结构,排渣机构等,在行走装置的带动下来完成刮泥、排渣工作。
原水从池底中心支墩上部流出,并经稳流筒配水后,呈辐射流向池子周边集水槽出水,随着辐向流速的降低,原水中的悬浮物被分离而沉降于池底。工作桥以中心支座为圆心,带动刮泥、排渣机构,在驱动装置驱动下将污泥刮集至沉淀池中心集泥槽,依靠水压和泵排出池外,上部浮渣由刮渣板同步刮至排渣斗排出。
三、产品特点
1、传动装置进行了优化设计,效率更高,外形更趋美观,可按照用户要求配进口减速或轴装式减速 机,更美观耐用。
2、该设备处理量大,刮集污泥效果好。
3、该设备结构紧凑,占地面积小,操作维护方便。
4、该设备运行平稳,刮泥、刮浮渣能同时进行,节省能耗。
四、技术参数
型号
池径D (m)
池深H (m)
周边线速(mlmin)
驱动功率(kw)
ZBG-20
20
3.5
1.36
1.1
ZBG-25
25
3.5
1.70
1.5
ZBG-30
30
4.0
2.04
2.2
ZBG-38
38
4.0
2.58
1.1X2
ZBG-45
45
4.5
3.05
1.5X2
ZBG-50
50
4.5
3.38
2.2X2
五、结构示意图
1、工作桥 2、端梁驱动装置 3、出水堰板 4、排渣斗 5、刮渣耙 6、撇渣板
7、稳流筒 8、支座及集电装置 9、刮泥系统 10、桁架 11、浮渣挡板 12、水槽清洗刷
