一、 产品介绍
CG垂架式中心传动刮泥机适用于中心进水、周边出水、中心排泥的重、大型池径幅流式沉淀池，主要用于城镇污水处理厂二次沉淀池的排池。
二、 结构与原理

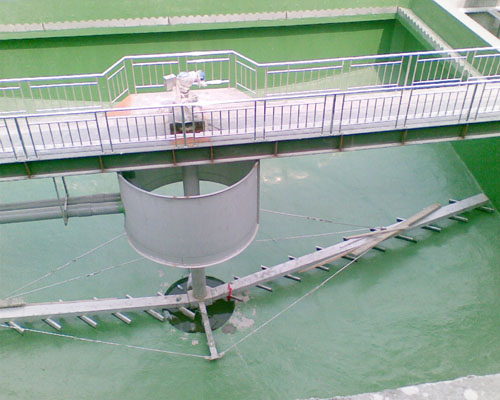

CG垂架式中心传动刮泥机主要由工作桥、中心驱动装置、中心旋转竖挂、刮臂、中间拉杆、拉筋、导流筒及撇渣排渣等部件组成。
该设备采用中心传动、垂架式，污水从进水管流入导流筒扩散后，均匀的向周边呈射状流出，呈悬浮状的污泥经沉淀后积于池底，驱动装置带动中心竖架旋转，并带动刮臂及刮泥板转动，将污泥从池周刮向中心集泥槽后，靠池内静水压由排泥管排出池外，水面的浮渣通过撇向池边，再由刮渣耙刮进排渣斗内排除池外，而上清液则通过出水堰板溢入出水槽向排出。
电气控制：可根据用户需要设定设备的启、停及运行时间，可带PLC接口。
三、 技术参数
型号
池径 D(m)
池深
H(m)周边线速度
功率(kw)
CG20
20
3.5-4.5m
1.5-3.0
(m/min)
0.37
CG25
25
0.55
CG30
30
0.55
CG35
35
0.75
CG40
40
1.1
CG45
45
1.1
CG50
50
1.1
四、 结构示意图
1、出水堰板 2、浮渣挡板 3、刮渣耙 4、刮臂 5、撇渣板 6、拉索
7、稳流筒 8、驱动装置 9、中心立柱 10、中心转动竖架
11、刮板 12、排渣板 13、工作桥
