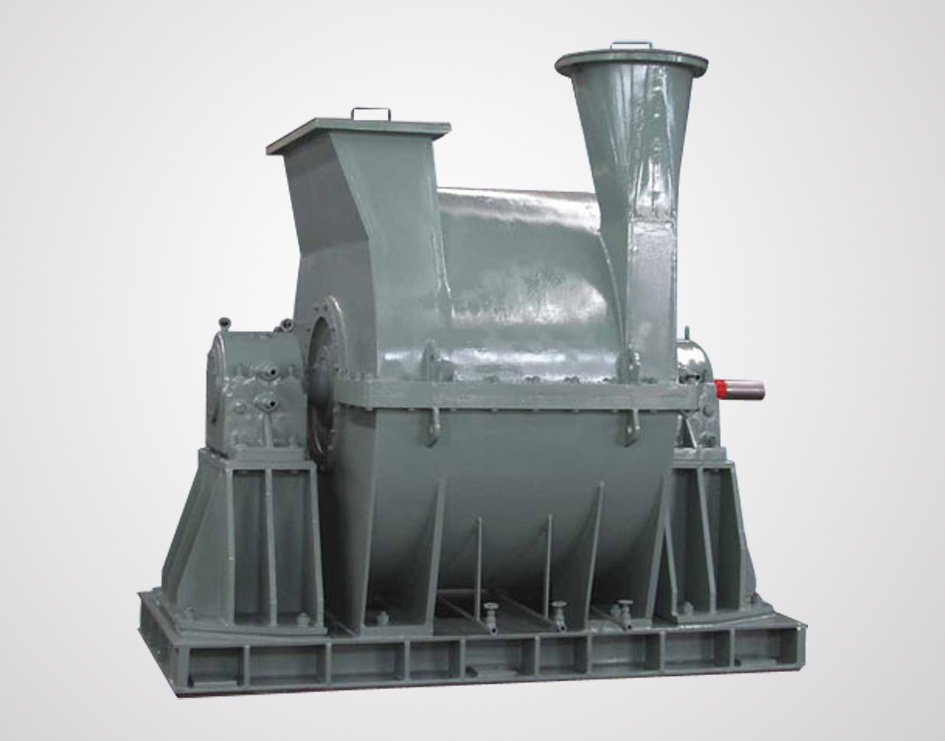

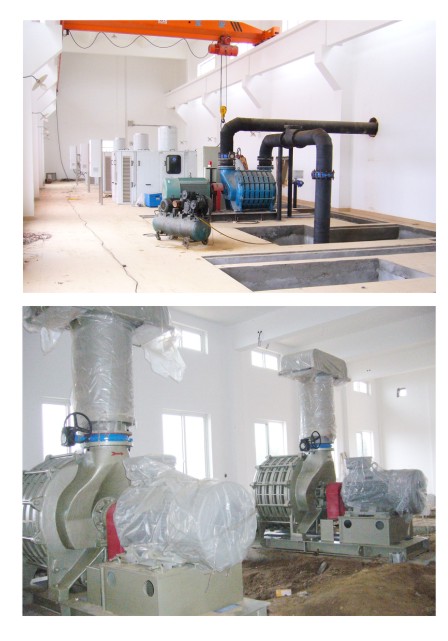

一、产品介绍

    多级离心风机具有噪音低、重量轻、占用面积小、运行效率高、节能效果好、工作范围宽、易维护、其性能指标优于同类产品，该机也可用于压力和流量适合的其他场合。多级离心风机(高压型)、D系列多级离心风机叶轮、D系列多级离心风机叶轮组。

二、设备组成

1、机壳

机壳材料采用HT250铸铁，经过时效加工处理，保证强度及材料分子结构的稳定性。机壳的主要部件由进气机壳、中间隔板、排气机壳组成，它们之间采用橡胶密封圈密封，并通过渗漏试验，保证气体不泄漏。叶轮出口处设有扩压器，进口处设有回流器，保证鼓风机效率。为适应各种不同所需压力与流量，鼓风机级数可采用2级 - 10级压缩。进、出气口位置根据用户的需要，电机可以安装在进气端、也可以安装在排气端；法兰面既可以垂直向上，也可以水平向左。

2、转子

转子由主轴、叶轮、迷宫密封式轴套、平衡盘、半联轴器组成。主轴采用优质碳素轴用钢制成并经调制处理，保证抗拉强度、抗弯强度。 叶轮直径在800MM以下采用铝合金精密离心铸造、直径在800MM以上采用高强度合金钢焊接而成，并通过超声波探伤。1%叶轮均经高于实际转速15%的超转速试验，单个叶轮作静平衡检查，整个转子做动平衡校正，保证振动速度小于6.0MM/S，平衡盘用于抵消叶轮前后盘侧的轴轴向压力差。

3、轴承座

轴承座的材料采用HT300铸铁，经过热处理及机加工而成。为便于保养和维修，轴承座以螺栓固定于机壳外部，只要拉下轴承座即可更换轴承。轴承采用3号二硫化钼高温润滑脂润滑，并配有毡圈油封，保证轴承座不漏油。由于排气机壳温度较高，排气端轴承座采用风冷加水冷的形式对轴承进行冷却，以延长轴承的使用寿命，前、后轴承座均带有热电偶，连接轴温数字显示声光报警器，轴承正常运转时显示温度值、当轴承温度异常时自动报警。

4、电动机

电动机为鼓风机的驱动配套设备，一般采用IP23低噪音电机，160KW以上采用IP44普通电机。特殊需要时可采用户外型、防曝型、防尘型、G系列传动方式为皮带传动；C系列传动方式为联轴器直接传动。

三、技术特点

1． 结构紧凑：外形美观，稳定性好，安装保养方便。

2． 运行平稳：优化设计的叶轮使轴向力减小到最低程度，且有高效的叶轮，并经静动平衡校正，使整机运行平稳，在不加任何减振装置的情况下，轴承振幅≤0.04mm。

3． 噪声低：鼓风机运行时，无任何机械摩擦，采用合理叶片形线使声音降为最低。多级离心鼓风机产生的噪音是高频噪音，只要有障碍物，即可隔音，所以风机房外几乎无噪音。

4． 无油机械：鼓风机轴承采用润滑脂润滑，轴承寿命三年以上。风机在运行中不产生油气。特殊要求风

机，采用二硫化钼锂基脂润滑轴承。

5． 叶轮：叶轮采用特殊复合线形，减少了内部泄漏，提高了容积效率。

6． 易于调节：进口端蝶阀调节流量，出口端蝶阀调节压力。

7． 驱动方式：通常采用二极异步电动机，也可以采用四极电动机驱动。根据用户电网不同，可采用不同

电压 的电机。

8． 密封：每级叶轮除进口圈外、级间和机壳两端装有迷宫式密封，以防止气体泄露。

9． 冷却：排气轴承座有风冷和水冷两种结构，由于叶轮对气体的逐级压缩，造成排气机壳温度远远高于

进气 机壳。在排气轴承座有风冷或水冷装置，以延长了轴承的使用寿命。

10．轴承温控报警器：风机附件配有温控箱，通过PT100电阻连接于轴承，当轴承温度超过设定温度时，温

控 箱会自动报警。

11．传动方式：有联轴器传动，皮带传动，增速箱传动三种。根据不同的设备和工艺，选用不同的传动方式。
