أولاً: التعريف بالمنتج
يستخدم جهاز الشفط أحادي الأنبوبة للناقل المركزي في خزان الترسيب المستدير ذو القطر الكبير لمعالجة المخلفات السائلة ومصانع معالجة مياه الصرف الصحي بالمدن وخاصة خزان الترسيب الثانوي، لإزالة الخبث الموجود في خزان التنقية والحمأة الموجودة أسفل الخزان. يستخدم جهاز الشفط في خزان الترسيب الثانوي الجانبي لدخول وخروج المياه، وفي خزان الترسيب الثانوي لخروج الماء الجانبي ودخول المياه المركزي.
ثانياً: التركيب ومبادئ العمل

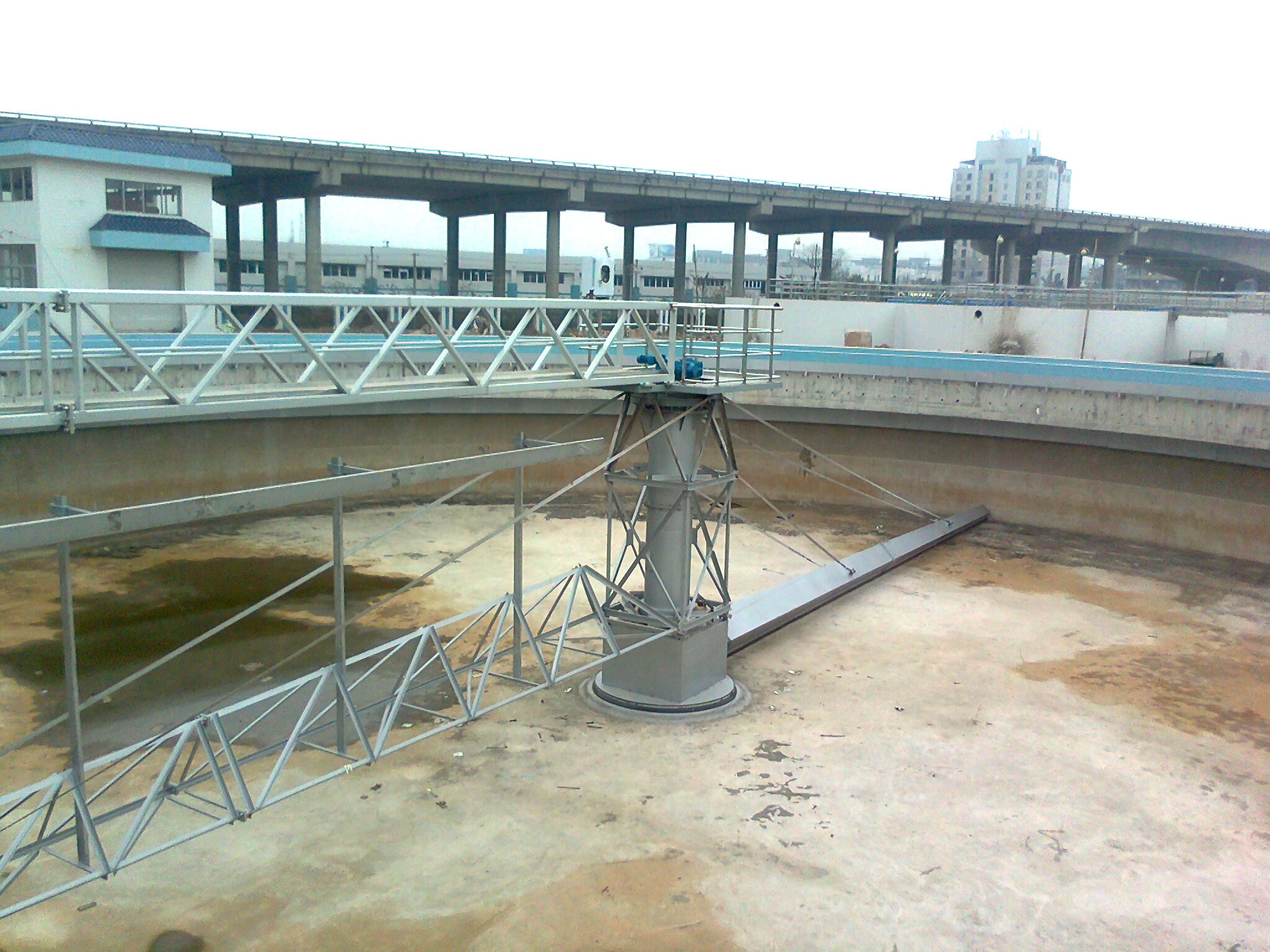

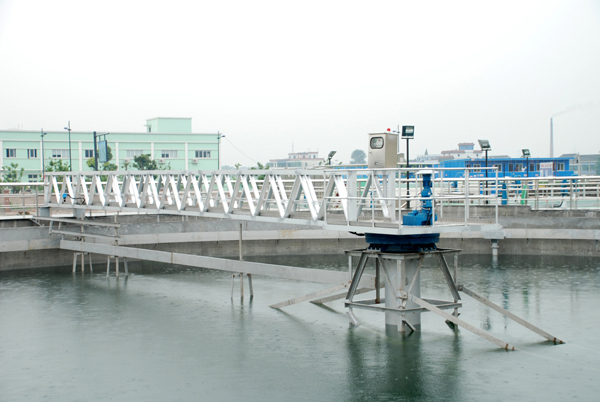

يتكون جهاز الشفط أحادي الأنبوبة للناقل المركزي موديل ZXD من جسر العمل، لوحة القشط، ذراع الممسحة، معدات التشغيل، خزان تجميع الحمأة المركزي، الذراع العمودي المركزي، الحامل العمودي للناقل المركزي، أنبوبة الشفط، قلابة الخبث، عارضة خروج المياه، اللوحة العارضة للمياه، تكتل الوزن وغيرها.
يستخدم هذا الجهاز الحامل العمودي والناقل المركزي، تدخل مياه الصرف الصحي بحوض توزيع المياه الجانبي، وتتدفق بالتساوي من خلال ثقوب التوزيع أسفل الحوض، يتدفق تيار المياه من أسفل الخزان إلى المركز بدور من اللوحة العارضة للمياه، وتترسب الحمأة أسفل الخزان اعتماداً على وزنها، ومن هنا يتم فصل المياه عن الحمأة، تعمل أجهزة التشغيل على دوران الحامل العمودي المركزي، وتدفع دوران أنابيب الشفط وذراع الممسحة، وتحت دور قوة ضغط الهيدروليكي تدخل الحمأة فتحة الشفط الموجود على أنبوبة الشفط، ثم يتم طردها خارج الخزان من خلال صمام الجلبة لمنظم طرد الخبث المركزي، ويمكن التحكم بحجم الخبث من قبل درجة ارتفاع وانخفاض صمام الجلبة، ويتم كشط الخبث على سطح المياه من خلال معدات كشط الخبث، ويتم كشط الخبث من قبل جرافة الخبث خارج الخزان.
T القيم الفنية المتغيرة
المعطيات/ الموديل
ZXD-25
ZXD-30
ZXD-35
ZXD-40
ZXD-45
ZXD-50
قطر الخزان (متر)
25
30
35
40
45
50
عمق الخزان الجانبيH (متر)
40-5.5 وفقا لاحتياجات العميل
عمق المياه بجانب الخزان Hl (متر)
3.0 -5.0 وفقا لاحتياجات العميل
سرعة خط الحافة الخارجية (متر/الدقيقة)
2.0-3.0
الجهد (كيلو واط)
0.55
0.56
0.76
1.1
1.1
1.1
التحميل الرأسي لمنصة العمود المركزي (كيلو نيوتن)
65
7O
90
98
120
155
التحميل المتقطع لجسر العمل (كيلو نيوتن)
6.5
7.2
9.5
10
13.5
17
عزم الدوران للتشغيل الأقصى (نيوتن. متر)
140
168
268
448
505
560
رابعاً: خصائص المنتج
1. يستخدم جهاز الشفط أحادي الأنبوبة للناقل المركزي موديل ZXD التصميم المتقطع، تستخدم فتحة الشفط الموجودة على أنبوبة الشفط المخروطية من خلال التصميم الفريد المسافة المتغيرة بين الثقوب من الداخل للخارج ومن الأصغر للأكبر، وضمن تطابق كمية الخبث المترسبة أسفل الخزان الرفيع من حيث الحمل وقوة طرد الخبث لجميع فتحات الشفط، كما ضمن سرعة الشفط، تركيز الطرد عالي؛
2. تحريك الحمأة الصغير، ارتجاع الحمأة وتجديد ظاهرة عدم التآكل، جودة المياه جيدة؛
3. تستخدم أجهزة التشغيل مخفض السرعة للتروس المائلة وتدمجه مع مخفض السرعة التوربينية، تضمن قوة عزم الإرسال وسرعة الإرسال، نتائج الإرسال عالية، يوجد بالمخفض أجهزة حماية عزم دوران القوة المفرطة، عملية آمنة وموثوق بها.
