أولاً: التعريف بالمنتج

تستخدم آلة الكشط للناقل الجانبي موديلZBG  في كشط وإزالة الحمأة بخزان الترسيب بمشروعات البلدية ومياه الصرف الصحي، تنقسم إلى آلة الكشط للناقل الجانبي الأحادية وآلة الكشط للناقل الجانبي المزدوجة، وذلك وفقا لهيكلها.

ثانياً: شكل الهيكل

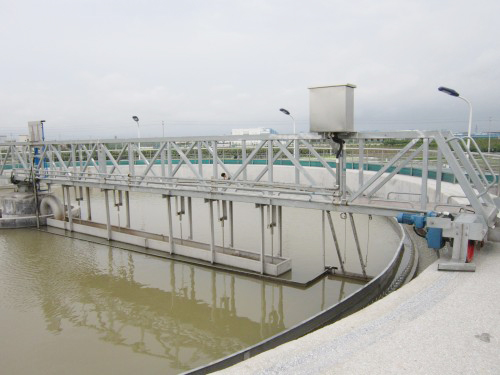

تتكون آلة الكشط للناقل الجانبي موديل ZBG من أنبوبة التدفق المستمر، معدات جمع الكهرباء، الدعامة المركزية، جسر العمل (العارضة)، هيكل الكشط، هيكل طرد الخبث، معدات التشغيل، جهاز القيادة وصندوق التحكم وغيرها من الأجزاء.

تتكون الدعامة المركزية من قاعدة الارتكاز الثابتة ورف ومحمل محور الرجوع، وتتحمل في وقت واحد القوة المحورية وقوة نصف القطرية وعزم الإمالة. معدات جمع الكهرباء تستخدم أجهزة جمع الكهرباء على شكل حلقة الانزلاق، تتكون من حلقة الجمع والفرشاة الكهربية. يتكون هيكل طرد الخبث من لوحة كشط الخبث ولوحة جرف الخبث ومدخنة الخبث، فيمكن التخلص من الخبث على سطح الماء بفاعلية. جسر العمل هو الجزء الكبير الذي يربط بين الدعامة المركزية وعارضة طرف السير، ويوجد عليه متكأ ولوحة المشي، ويتم ربط هيكل الكشط أسفل العارضة وهيكل طرد الخبث وغيرهم، ويتم إنهاء الكشط وطرد الخبث تحت قيادة أجهزة القيادة.

تتدفق المياه من أعلى الدعامة المركزية أسفل الخزان، وبعد توزيع أنبوبة التدفق المستمر للمياه تتجه الإشعاعات لمحيط الخزان وتجمع وتبلع المياه، ومع انخفاض سرعة تدفق الإشعاعات تنفصل الأجزاء المعلقة بالمياه وتترسب في أسفل الخزان. ويتخذ جسر العمل الدعامة المركزية كمركز الدائرة، ويدفع هيكل طرد الخبث والكشط، ويتم كشط الخبث حتى حوض تجميع الخبث المركزي بخزان الترسيب في ظل تشغيل أجهزة التشغيل، وتعتمد على ضغط الماء والضخ تطرد خارج الخزان، ويتم الكشط المتزامن للخبث الموجود بالجزء العلوي من قبل لوحة الكشط حتى يتم طرده من حوض طرد الخبث.

ثالثاً: خصائص المنتج

1. أجرت معدات الناقل تصميمات مثالية، كفاءة عالية، شكل خارجي جميل، يتم استيراد المخفض المركب على المحور أو مخفض السرعة وفقا لاحتياجات العميل، متين ذو شكل جميل.

2. كمية معالجة هذا الجهاز كبيرة، كشط الحمأة يتم بكفاءة عالية.

3. هيكل هذا الجهاز قوي، يأخذ مساحة صغيرة، الصيانة والتشغيل سهل.

4. تشغيل هذا الجهاز مستقر، يمكن أن يجري كشط الحمأة وتجريفها في الوقت نفسه، يوفر استهلاك الطاقة

رابعاً: القيم الفنية المتغيرة
