I.  About Reverse Osmosis

The working principle of the reverse osmosis equipment can be described as follows: the raw water is made to

flow through the fine filter, granular active carbon filter, compressed active carbon filter, etc, and then pumped

through the reverse osmosis membrane (RO membrane) with the bore diameter of 1/10000μm (which is

equivalent to 1/6000 of Escherichia coli size or 1/3000 virus size), to change high concentration water into low

concentration water, and also remove all kinds of impurities like industrial pollutant, heavy metal, bacterium

and virus from water, so that the water made in this way can meet the physical and chemical indexes and

sanitary standards for drinking water. The totally clean and pure water of this kind is the best choice as drinking

water for human body. As the purity of water made by the RO technology is the highest among all water-making technologies available for human being presently, almost arriving at 100%, the pure water-making machine is called the reverse osmosis water purifier.

By use of the membrane separation technology, the reverse osmosis equipment is able to remove a wide variety

of charged ions, minerals, colloidal particles, bacteria and organic substances etc from water. It is superior to

all kinds of high-purity water producing, alkaline water desalting and waste water treatment devices.

It is widely applied in such fields as electronics, pharmacy, light textile, chemical, power generation, and so on.

II. Application

It is widely used for making of air-space water, pure water, distilled water, etc, making of wines and water for

alcohol reduction, early preparation of water for such industries as pharmacy and electronics, condensation,

separation, purification and water distribution in chemical process, boiler makeup water and desalted soft water,

desalination of sea water and alkaline water, and making of water for such industries as paper-making, electroplating and printing and dyeing and treatment of waste water produced by these industries in question.

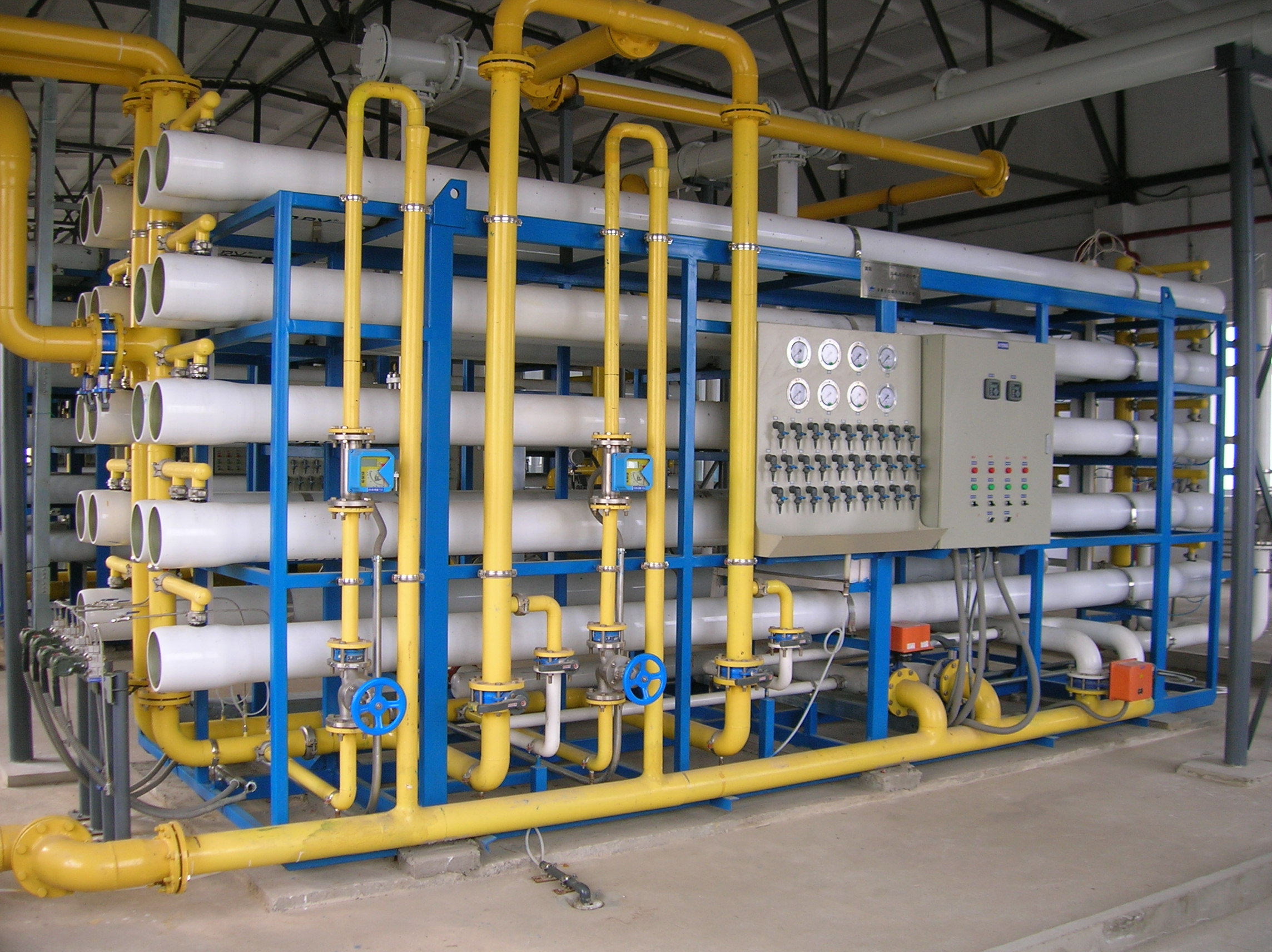

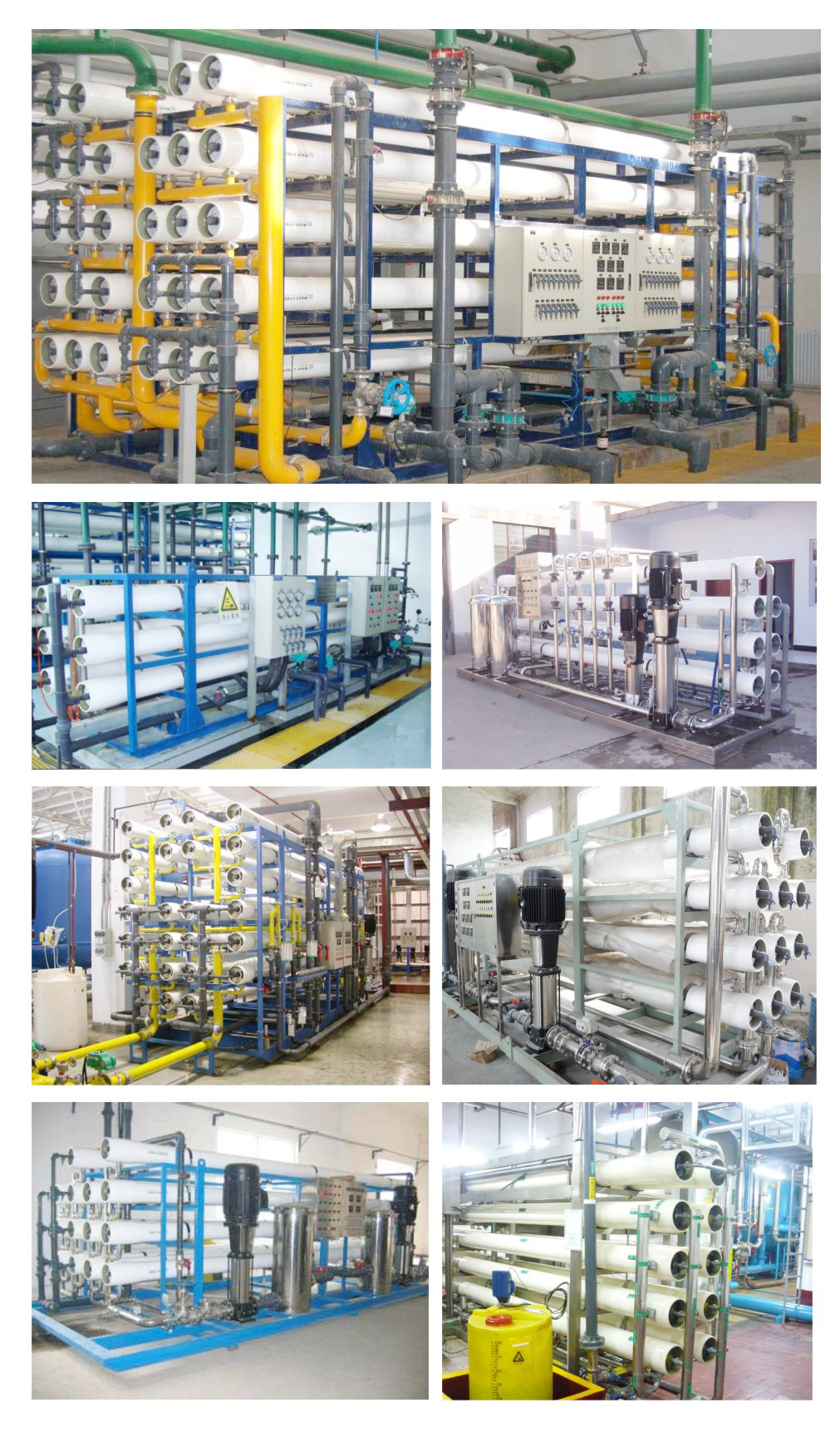

III. Reverse Osmosis Equipment Overview

1. Pretreatment of Reverse Osmosis Equipment

The reverse osmosis equipment is composed of multi-media filter, active carbon filter and fully automatic

water softener.

Multi-media filter: it consists of fully automatic control valve, glass steel tank and quartz sand of different gradients.

It can well remove the suspended solids and some colloidal substances from the raw water and reduce turbidity

of the raw water, and is capable of automatic back-flush.

Active carbon filter: it consists of fully automatic control valve, superior quality glass tank and active carbon of

different water purifying grades. It can well absorb the heavy metal, free chlorine, chloroform and other harmful

substances from the raw water, and is capable of automatic back washing

Food-grade water softener: it consists of fully automatic control valve, superior quality glass steel tank and

food-grade resin. By use of the food-grade water softener, the calcium and magnesium ions can be effectively

removed from water. In this way, the service life of the reverse osmosis membrane is not shortened due to fouling,

while the reverse osmosis equipment is working, and automatic regeneration is also enabled.

2. Main Frame of Reverse Osmosis Equipment

The main frame of the reverse osmosis water purification equipment is mainly comprised of cartridge filter, high-pressure pump, reverse osmosis membrane and many kinds of control and display instruments.

Cartridge filter: it is the last protective barrier before the raw water enters the membrane. It can well remove over 5μm

substances that escape from the pretreatment. It mainly serves to prevent the particulate matters from entering the

reverse osmosis membrane elements, staying at the membrane surface and so polluting the membrane elements.

▼ High-pressure pump: it supplies pressure required for reverse osmosis, and provides guarantee for separation of

solvent from solute. It is one of the key parts of the reverse osmosis equipment.

▼ Reverse osmosis membrane modulus: it is composed of polymeric fibers of highly ordered matrix structure, and

its bore diameter varies between 1A and 10 A, namely, between 1/10000000000 m and 1/1000000000 m (which is

equivalent to which is equivalent to 1/6000 of Escherichia coli size or 1/3000 virus size). With the separation

characteristic of the reverse osmosis membrane, it can well remove from the solvent the dissolving salt, colloid,

organic substance, heavy metal and such impurities as trihalomethanes intermediate, bacterium and microbe

produced by chlorination and disinfection.

By use of the membrane separation technology, the reverse osmosis equipment is able to remove a wide variety

of charged ions, minerals, colloidal particles, bacteria and organic substances etc from water.

▼ Reverse osmosis membrane shell: it is used to hold the reverse osmosis membrane elements, bear pressure,

and create the high-pressure environment for reverse osmosis operation.

▼ Flow meter: the pure water flow meter and concentrated water flow meter are used to measure the real-time flow of RO pure water and concentrated water respectively.

▼ Pressure meter: it is used to measure water pressure at all positions of the reverse osmosis equipment.

▼ Concentrated water control valve: it is used to regulate the operating pressure of the RO equipment, proportion

of pure water to concentrated water, and volume of production of pure water.

▼ Conductivity meter: it is used to monitor the conductivity of the RO effluent.

▼ Low-voltage switch: it is used to prevent the RO high-pressure pump from idle running or working at a pressure

that is lower than the lower pressure limit.

▼ Liquid level controller: it is used to stop or start the RO equipment automatically, according to the liquid level of

the raw water tank and pure water tank.

▼ Electric control system: it consists of the instruments and meters like conductivity meter as well as control devices,

and it is the control center of the RO equipment.

In order to produce pure water and high-purity water, the reverse osmosis equipment should be designed taking

into consideration the industry features of each user, water-making requirements of equipment, on-site operating

conditions, and so on.
