I. Product description

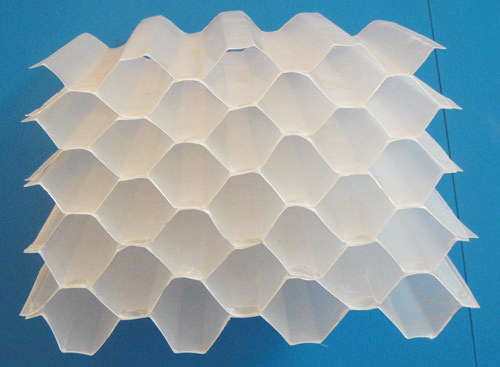

Hexagon cellular (inclined) pipe fillers are made of three raw materials: polypropylene (PP), PolyVinyl Chloride (PVC),

and Glass fiber reinforced plastic (GFRP). These pipe fillers are divided by assembled form into two types: inclined

and straight.

II. Product features

The inclined pipes possess the features as follows:

1. Wetted parameter is big and hydraulic radius small.

2. Laminar flow is good and sedimentation is not disturbed by clogging.

3. When the inclined pipe is 1m long, payload is designed to be 3-5T/㎡.

The quality of water discharged will reach its maximum when V0 is controlled at the rate of 2.5-3.0mm/s.

4. The cellular inclined pipe is applied to water intake. When 2.0-3.0m long, the pipe works safely in the highly turbid

sewage with the silt content of 50-100 kg/m³.

5. In terms of processing capacity, the inclined pipe sedimentation tank is 3-5 times horizontal flow sedimentation,

and 2-3 times the accelerated clarification tank and pulsed clarification tank.

The straight pipe possesses the features as follows:

1. The straight pipe method is higher than activated sludge method in processing efficiency. In general, its hydraulic

loading is 100-200m³/㎡/day and organic loading 2000-5000g/m³, thus reducing the coverage.

2. In terms of aeration intensity, the straight pipe method is less than activated sludge method. Besides, it doesn’t

require the return of sludge, thus reducing power consumption and simplifying the management.

3. The straight pipe can reduce the small amount of sludge, thus saving the workload of after-treatment processes

like dehydration.

4. The straight pipe generates good sediment, which helps the removal of suspended substances at the end phase.

5. The straight pipe provides so high adaptability that it can accommodate a wide spectrum of water quality. It can bear

the strong impact loads from the catastrophe of water quality and water quantity, maintaining stable effects of treatment.

III. Applications

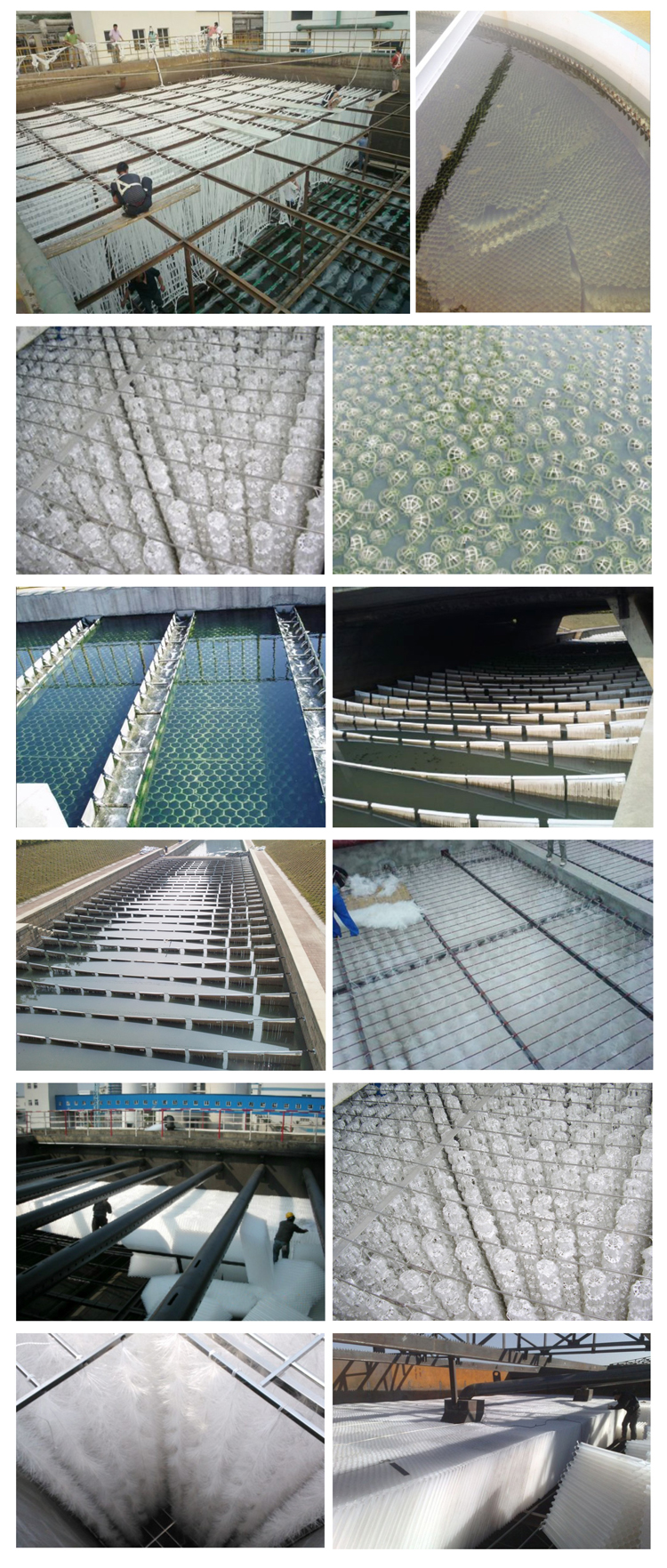

The inclined pipe is primary used for treating various sediments and removing silt. In recent 10 years, the inclined pipe

has been widely used as a water treatment device in water drainage works. t is characteristic of virtues like wide

applications, high treatment efficiency, and small coverage. It is particularly applicable to removing silt at water intake

port and generally applicable to treating the sediments in industrial water supply, domestic water supply, and sewage,

separating water from oil, and tail condensation. Either in new constructions or the projects of transforming old tanks,

the straight pipe can secure satisfactory economic benefits.

The straight pipe is primarily applied to bio-filters of various types (high load, tower, and submersion) and

microbiological carrier of bio-disc. It can biologically treat industrial organic sewage and municipal sewage.
