I Product Overview

It is a new-type environmental-friendly product developed based on excellent hydraulic model. It has such unique

functions as draining solid particles and long-fiber waste as well as reducing sludge in the sump. With advanced and mature technology, its performance indexes

have reached or surpassed those of like products. The entire product is designed and optimized by computer. We

have strong technological strength, rich experience in production and comprehensive detection means, ensuring the

reliable and stable quality of the product.

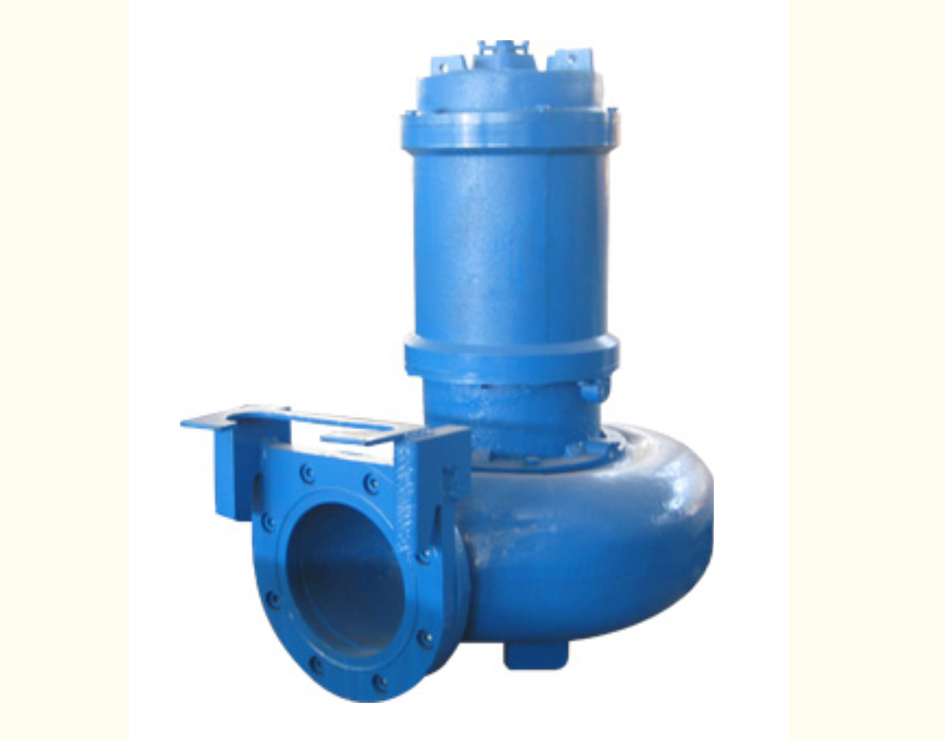

1 Main cable, 2 casing, 3 internal circulation sleeve, 4 oil box, 5 auxiliary impeller, 6 impeller, 7 pump body,

8 baseplate,

9 diaphragm,10 control cable, 11 oil-water probe, 12 mechanical seal, 13 agitator

II. Technical Features

1. By using the outlet pressure of the pump, the muddy sediment is evenly agitated and completely drained from

the sump.

2. The large-channel anti-clogging design of hydraulic components makes it possible for the product to efficiently

drain fibers whose diameter

is five times that of the pump and solid particles whose diameter is 50% of the pump diameter.

3. The product has reasonable design and motor, high efficiency, and notable energy-saving effect.

4. For mechanical seal, dual-channel series seal mode is adopted, and anti-corrosion tungsten carbide is used to ensure that the pump is durable and wear-resistant and able to run more

than 8000 hours continuously.

5. With compact structure and small volume, the pump is easy to move and install and can work without pump

room, reducing the engineering cost.

6. The oil chamber is equipped with oil-water probe to protect the pump.

7. An automatic safety protection control cabinet may be equipped to prevent leakage of water/electricity,

overload and over-temperature, so as to improve the reliability of the product.

8. The starting and stopping of the pump will be automatically controlled by the float switch according to the change

of water level required, needing no person to watch over it.

9. Jacket-type external circulation cooling system may be used for the motor to ensure that the pump can run safely

in water-free (dry) state.

10. The double-rail automatic coupling installation system facilitates installation and maintenance, and people

don’t need to enter the sump.

11. There are two installation modes for different needs, viz. fixed-type automatic coupling installation and

movable-type free installation mode.

III. Application

1. Drainage of seriously polluted waste water in factories or commercial organizations.

2. Drainage system in urban sewage treatment plant

3. Sewage drainage system in residential areas

4. Sewage drainage of hospitals, hotels and high-rise buildings

5. Subway, basement, or drainage station of civil air defense system

6. Slush drainage for public works and construction site

7. Water supply system of water company/plant

8. Farm waste water discharge, countryside methane tank or field irrigation

9. Mine prospection and water treatment equipment

10. Water supply and discharge for water conservation project
